绝缘电阻表的使用方法

中国教育装备采购网 2019/5/6 13:30:38 围观693次 我要分享

  绝缘电阻表,又称兆欧表、摇表、梅格表,绝缘电阻表主要是由三部分组成;第一是直流高压发生器,用以产生直流高压;第二是测量回路;第三是显示。

  使用方法

  兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用前,首先要做好以下各种准备:

  1.测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

  2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

  3.被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

  4.测量前要检查兆欧表是否处于正常工作状态,主要检查其"0"和"∞"两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在"0"位置,开路时应指在"∞"位置。

  5.兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

  兆欧表的接线柱共有三个:一个为"L"即线端,一个"E"即为地端,再一个"G"即屏蔽端(也叫保护环),一般被测绝缘电阻都接在"L""E"端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与"G"端相连接。这样漏电流就经由屏蔽端"G"直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮"G",因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的"G"端相连。

  当用兆欧表摇测电器设备的绝缘电阻时,一定要注意"L"和"E"端不能接反,正确的接法是:"L"线端钮接被测设备导体,"E"地端钮接地的设备外壳,"G"屏蔽端接被测设备的绝缘部分。如果将"L"和"E"接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经"L"流进测量线圈,使"G"失去屏蔽作用而给测量带来很大误差。另外,因为"E"端内部引线同外壳的绝缘程度比"L"端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,"E"端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当"L"与"E"接反时,"E"对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

  由此可见,要想准确地测量出电气设备等的绝缘电阻,必须对兆欧表进行正确的使用,否则,将失去了测量的准确性和可靠性。

  兆欧表的使用方法及要求

  1.测量前,应将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大(∞),否则说明兆欧表有故障。

  2.测量前,应切断被测电器及回路的电源,并对相关元件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确。

  3.测量时必须正确接线。兆欧表共有3个接线端(L、E、G)。测量回路对地电阻时,L端与回路的裸露导体连接,E端连接接地线或金属外壳;测量回路的绝缘电阻时,回路的首端与尾端分别与L、E连接;测量电缆的绝缘电阻时,为防止电缆表面泄漏电流对测量精度产生影响,应将电缆的屏蔽层接至G端。

  4.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度。

  5.摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电。 6.摇动兆欧表后,各接线柱之间不能短接,以免损坏。

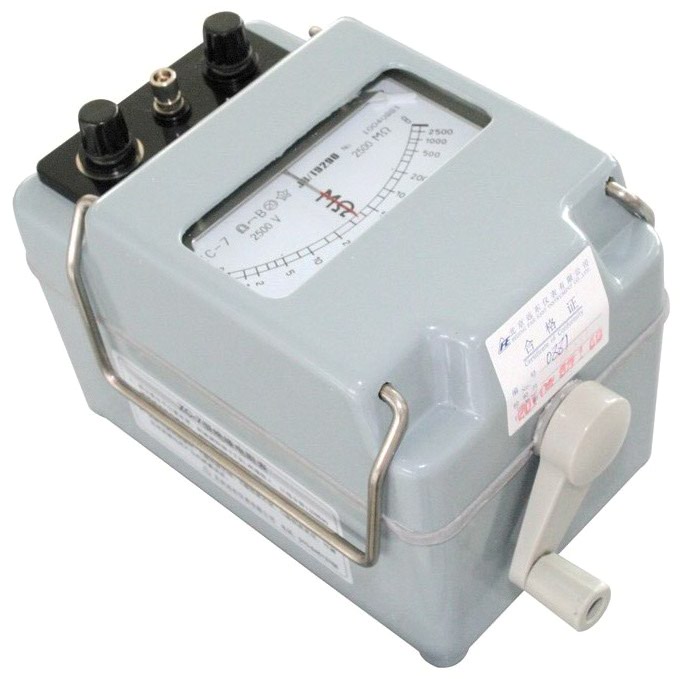

绝缘电阻表的使用方法
