金属构件在机械加工过程中不可避免会产生残余应力，而残余应力与工件变形、服役寿命等息息相关，因此对金属构件进行残余应力无损检测至关重要。X射线残余应力分析方法和技术，因其具有理论成熟、数据可靠、无损检测等优势，在各种金属加工领域具有广泛的应用。在过去的几十年时间中，市面上的X射线残余应力分析仪主要采用零维（点）探测器和一维（线）探测器技术。2012年日本Pulstec公司成功发布了新一代X射线残余应力分析仪设备（μ-X360系列），该设备采用了新型圆形全二维（面）探测器技术，具有技术先进、测试精度高、体积迷你、重量轻、便携性高等特点，不仅可以在实验室使用，还可以方便携带至非实验室条件下的各种车间现场或户外进行原位的残余应力测量，这使得X射线残余应力分析方法和技术在应用上实现了更进一步的突破，也为“工业机器人”搭载X射线残余应力分析仪提供了可能！
近期，日本Pulstec公司推出了“μ-X360s便携式X射线残余应力分析仪搭载工业机器人”的全新工作模式，将全二维面探X射线残余应力分析仪的应用再次推向一个巅峰。在该模式下可实现X射线残余应力分析仪的自主运动、自主检测、自动绘制应力分布云图以及三维振荡等功能。尤其，对于形状复杂的样品，比如：弹簧、齿轮、板材、棒材、连杆、曲轴、轴承、3D打印(增材制造)等各种异形样品，通过对被测工件残余应力检测部位的位置进行编程控制，工业机器人可带动残余应力分析仪（μ-X360s）自动位移至相应检测位置并进行残余应力检测工作，对于金属构件的区域应力测试还可给出应力分布云图，从而轻松改变常规的操作者手动测试的工作流程。三维振荡功能是日本Pulstec公司新推出的一套针对粗晶试样进行残余应力检测的选配方案，与无振荡模式及常规二维振荡模式相比，三维振荡方式可提高参与X射线衍射的晶粒数量，从而起到改善粗晶材料残余应力测试数据可靠性的目的。
“工业机器人”+“便携式X射线残余应力分析仪”的模式可通过“人-机”互动实现基于新一代全二维面探技术残余应力无损检测的智能化、自动化，这将“工业4.0”的美好愿景在全二维面探X射线残余应力无损检测领域的实现又向前推进了一步！
X射线残余应力分析仪（μ-X360s）工作模式：
机器人工作模式
实验室工作模式
户外现场工作模式
X射线残余应力分析仪（μ-X360s）不同模式下的应用案例：
机器人工作模式应用案例：
异形工件检测
实验室工作模式应用案例：

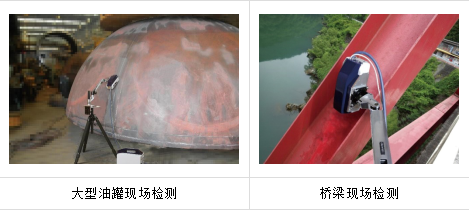

户外现场工作模式应用案例：
