使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

教育装备采购网 2021-03-24 13:47 围观785次

  准确的稳定性测量对所有的电源设计来讲都至关重要,波特图是评价控制回路稳定性的传统方法,是电源性能的重要参数。该项测试需要将信号注入到电源的控制回路。海洋仪器有三款信号注入器可选:J2100AJ2101AJ2110A,它们是通过注入变压器或固态注入溶液来实现的,它们与内置RTx-K36频响分析功能RTB2002、RTB2004RTM3002、 RTM3004RTA4004系列示波器配合,解决这些示波器在执行波特图测量时的局限。

使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

波特图测量连接示意图。RTM3004示波器内置频响分析和信号源功能,示波器提供激励信号,通过 J2100A、J2101A、或J2110A信号注入器注入到控制环路

使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

使用RTM3004示波器和J2100A注入变压器进行波特图测量

  波特图测量相关产品:

使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

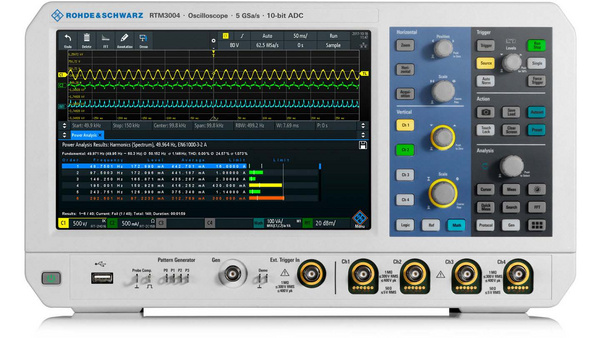

  RTM3002、RTM3004多面手示波器:配置RTM-K36,可升级多种超级性能,完善波特图测量

使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

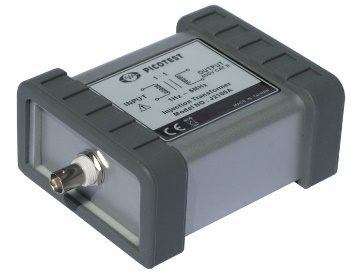

  J2100A注入变压器(1Hz~5MHz)

使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能进行波特图测量

  使用1:1无源电压探头,大大提高动态范围:

  RT-ZP1X 38MHz,1MΩ,1:1

  OI1040 40MHz,1MΩ,1:1
