J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

  硫(S),因在能源存储、生物化学、催化和环境科学等领域有着重要的应用而被广泛研究。因此了解硫的化学相互作用及电子结构对提升其在众多领域的应用有着重要作用[1-3]。目前,用于分析硫和硫化物的众多技术都是直接探测硫元素的信息,而对其周围的配位原子、配体等重要的环境信息有所忽略。例如磁共振 (NMR) 表征技术,可以表征硫元素,但它活性核的自然丰度太低,而且信号很宽,无法实现周围环境的表征。基于X射线的光谱技术,如同步辐射X射线吸收谱近边结构谱(XANES)及X射线光电子能谱(XPS),可以实现对硫和硫化物自身及周围环境的表征。但这两种表征技术也有不可忽视的问题:XANES需要在机时十分紧缺的同步辐射线站测试,而XPS只对样品表面信息敏感且需要真空环境。在过去的几年中,X射线发射谱 (X-Ray Emission Spectroscopy)方法及相关仪器的成功研制,极大的推动了硫/硫化物的原子、电子结构及配位环境的相关研究。

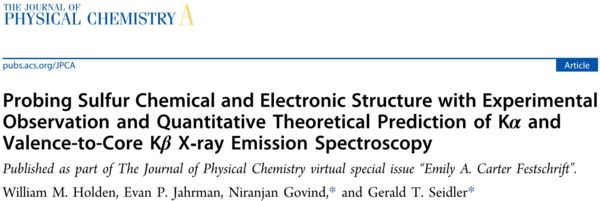

  美国华盛顿大学Seidler教授利用台式XES仪器(美国easyXAFS公司)对S的Kα XES和Kβ VtC-XES (Valence to core) 进行研究,成功的构建并分析了硫化物氧化态和配位环境对应的谱学特征,并通过理论实验相结合的方法构建了硫化物电子结构配位结构的数据库,为以后的研究未知/已知硫化物的XES谱结构和预测提供了强有力的支持[4]。相关研究成果发表于The Journal of Physical Chemistry A, 2020, 124(26): 5415-5434.

  如图1a所示,电子从2p轨道退激发跃迁到1s空穴时所释放的荧光谱线为Kα峰,由于自旋轨道耦合效应使得Kα峰分裂为Kα1和Kα2,分别对应2p3/2和2p1/2到1s的跃迁。而电子从3p轨道退激发跃迁到1s空穴时所释放的荧光谱线主峰为Kβ1,3,其低能位置处的Kβ’谱线来源于 3p 和 3d 轨道的交换相互作用。Kβ卫星峰又称为VtC-XES(Valence to Core XES),其主峰为Kβ2,5峰,来源于 3d 过渡金属的 3d 或 4p 轨道与配位原子 2p 轨道相互作用而产生的杂化轨道向3d 过渡金属1s轨道的跃迁。而Kβ’’来源于配位原子2s电子向3d 过渡金属1s轨道的跃迁。

J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

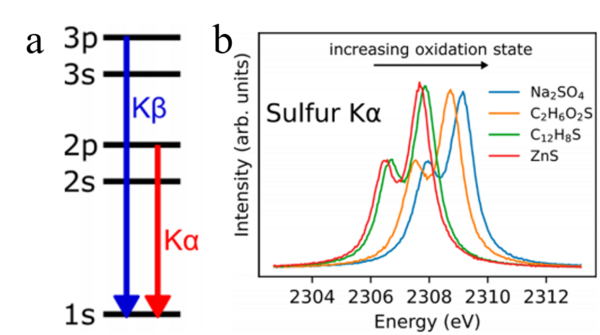

图1. (a) S的Kα和Kβ XES谱跃迁示意图;(b) Na2SO4,Dibenzothiophene(C12H8S),dimethyl sulfone(C2H6O2S)和ZnS样品中 S的Kα XES谱

  基于以上XES谱图的基本原理,可以获取目标元素全轨道的电子结构以及原子结构信息。如图1b所示为四种不同硫化物的Kα1和Kα2谱图。虽然这四种硫化物的氧化态和化学配位环境完全不同,但是该四种化合物中S Kα1和Kα2谱图的形状基本相同。同时,随着化合物中S元素价态的提升,图谱向高能方向移动。这些发现与之前的研究结论相吻合:元素局域化学环境对其Kα谱线形状影响不大。在绝大部分的研究分析中,会以强度较大的Kα1峰为主要分析对象。可以通过分析目标样品中S的Kα1峰相对于单质S Kα1峰的峰位,对目标样品S价态进行分析,同时还可以对混合样品中不同价态的S进行分析。

  随后,研究人员通过将大量实验测得的VtC-XES谱与基于LR-TDDFT(线性响应时间相关密度泛函理论)理论计算方法得到的VtC-XES谱进行对比,用以建立对应的数据库,zui后借助机器学习算法辅助后续的实验结果分析。如图2所示,进行了三种类型有机硫化物的S VtC-XES谱分析。A类型的化合物在2465.5 eV附近有个主峰,同时在主峰左右低高能方向各有个小肩峰。通过计算的跃迁数据(图中黑线),可以发现较高能的肩峰主要由一或两个主要的跃迁贡献。而主峰和较低能的肩峰由一系列的跃迁所贡献。对于B类型来说,主峰位置在能量zui高位置,约2465.5 eV附近(与A类型化合物主峰位置接近)。在2463 eV附近会有一个小峰,在某些化合物会出现或者作为一个较弱的肩峰出现。C类型的化合物出现了两个主峰,一个在2467 eV附近,另一个在2463 eV附近(是2467 eV峰强的1/3)。

J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

图2. 各种二价有机硫化物中S Kβ VtC-XES实验谱(红色为台式XES装置测得,蓝色为Yasuda and Kakiyama等测得[5])与LR-TDDFT计算谱(黑色及橙色)对比图

  如图3所示,对于含有硫和氧直接配位的有机化合物来说(除二苯亚砜),其S VtC-XES谱中有一个位于2467 eV附近的主峰(Kβ1,3峰),以及在其低能方向14 eV的另一个峰(Kβ’峰),后者是众所周知的S-O键的峰。

J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

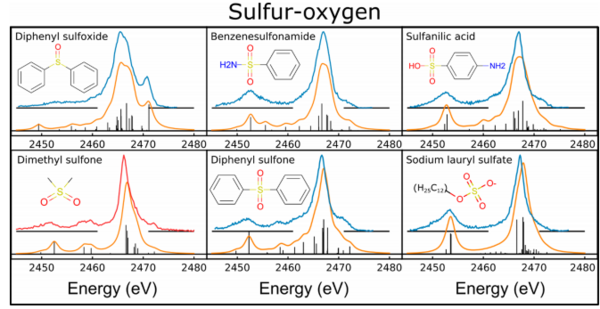

图3. 各种有机硫氧化物中S Kβ VtC-XES实验谱(红色为台式XES装置测得,蓝色为Yasuda and Kakiyama等测得[5])与LR-TDDFT(线性响应时间相关密度泛函理论)计算谱(黑色及橙色)对比图

  zui后,研究人员利用分子轨道理论结合加权分析手段对谱图的特征进行分析,得出结论:A和B类型化合物高能位置的峰主要由C,S及部分的O和N的p轨道贡献(HOMO能级主要组成),而s轨道贡献较少。随着能量向低能方向过渡,p轨道贡献不断下降,而s轨道不断提升。对于C类型硫化物,其高能位置的峰更强,主要是由于S的p轨道贡献较多。对于含S-O键的硫化物来说,其低能位置的Kβ’峰(2453 eV)主要由O和S的s和p轨道贡献,所以该峰是S-O键的特征峰。因此,随着S周围O配位的增加,Kβ’峰强也会随之增加。而这与分析VtC-XES谱中Kβ’’峰的方法一致。论文还对几种无机硫化物的XES谱结构进行了分析,这里就不重复分析了(J. Phys. Chem. A 2020, 124, 5415-5434)。

  综上所述,研究人员使用 LR-TDDFT 计算和XES实验谱学结合,解析了有机/无机硫化合物的配位结构特点,成功的再现了Kα和Kβ XES谱学特征。基于实验室级别的台式XES仪器使得获取XES谱图变得更加便捷且可信。通过实验和理论计算的数据及机器学习方法,为未来预测未知/已知结构的XES谱图提供了重要基础。

J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

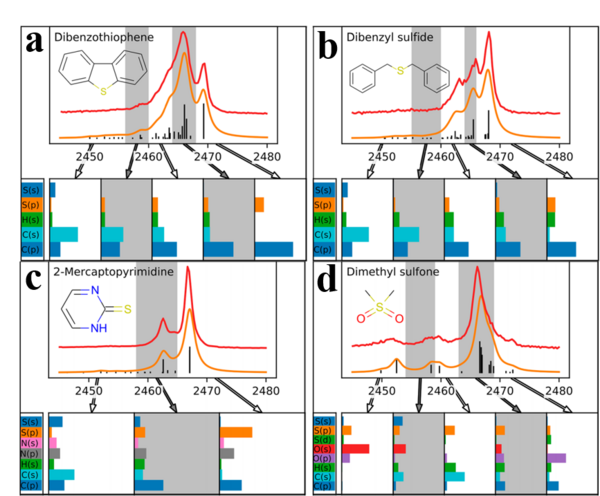

图4. 各类型有机硫化物中S Kβ VtC-XES实验谱(红色为台式XES装置测得,蓝色为Yasuda and Kakiyama等测得[5])与LR-TDDFT计算谱(黑色及橙色)对比图,图中的柱状图为各种原子的轨道对于图谱的贡献

  值得一提的是,以上硫化物的XES实验谱图皆是研究人员利用美国easyXAFS公司台式XES谱仪测试得到的。目前,XES谱学技术在国际上使用研究较多,且不乏很多高质量的研究,而国内相关领域还处于早期阶段。目前国内仅有同步辐射光源线站可以进行XES测试,且不对用户开放(光源人员正在搭建发射谱线站和探索相关技术)。在不依赖稀缺性极强的同步辐射光源的情况下,美国easyXAFS公司开发的台式X射线发射谱仪(easyXAFS100,150,300+)可以对材料(原位/非原位环境)的化学结构及电子结构(自旋态,配位原子区分,化合价等)进行精细表征,得到的谱图数据可以和同步辐射水平的X射线发射频图相媲美且无论在峰位、峰形或其他等方面都具有很好的一致性easyXAFS公司zui新系列easyXAFS300+型号仪器,同时集成了XAFS和XES两种功能,这将助力更多研究人员在常规的实验室环境中,即可实现X射线吸收谱和发射谱的测试及相关分析,实现更高质量、高前沿的科学研究。

J. Phys. Chem. A:实验室台式X射线发射谱(XES)助力无机/有机硫化合物化学和电子结构解析及鉴别

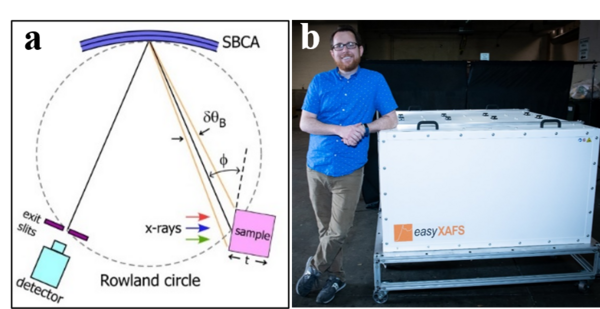

图5.(a)XES谱仪设计示意图;(c)easyXAFS公司台式XES谱仪及创始人Devon Mortensen
