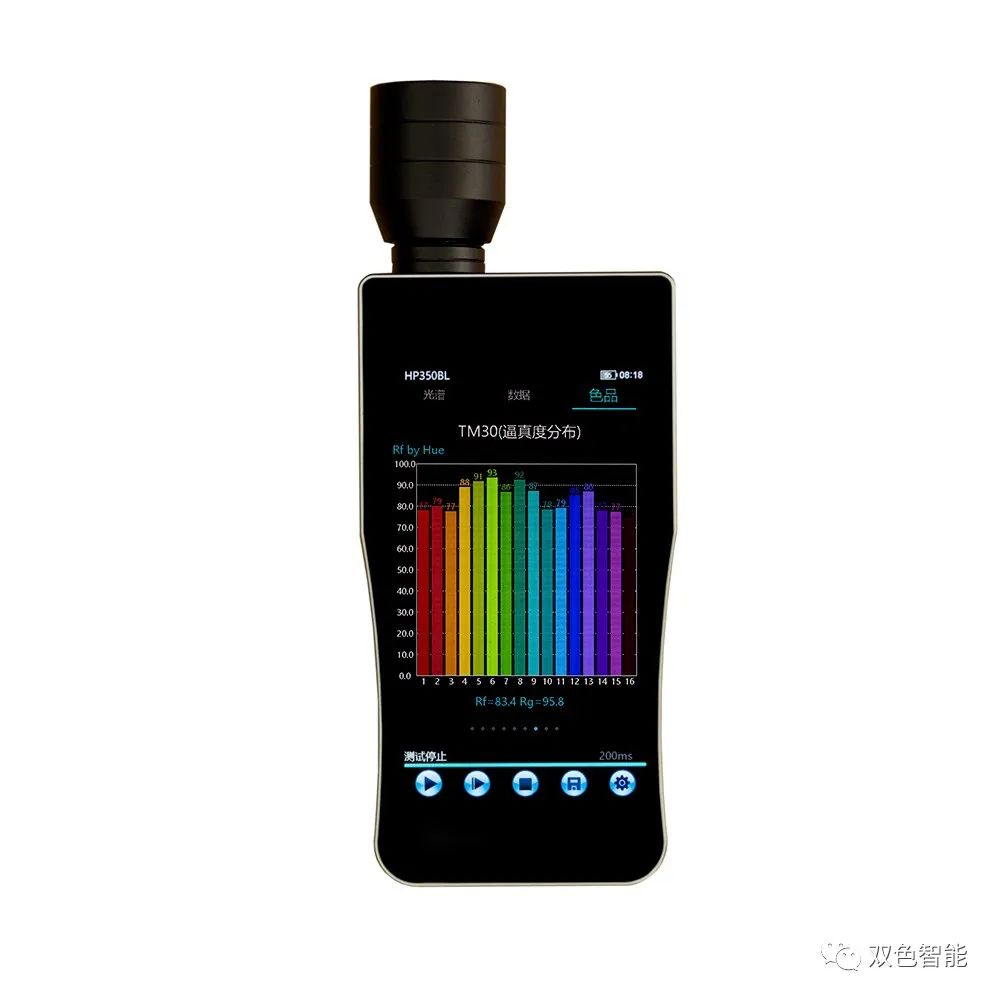

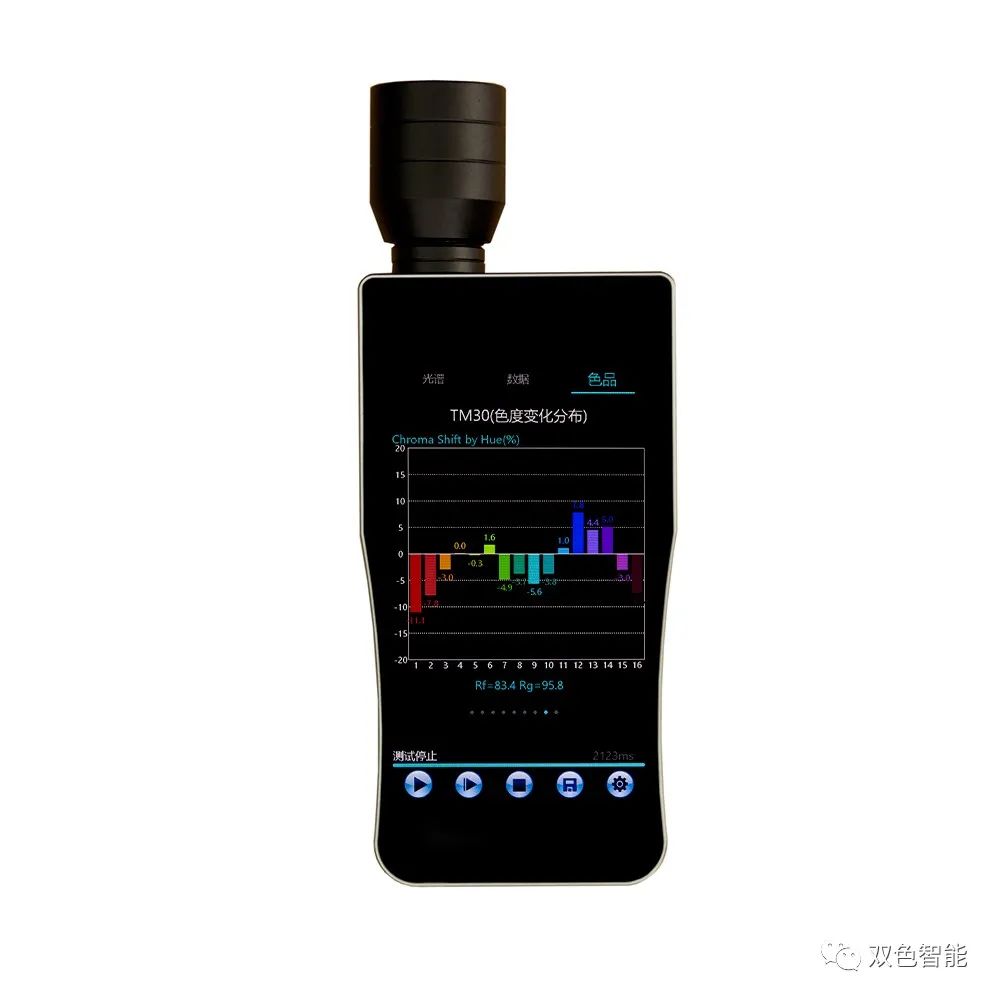

SS350BL 蓝光危害（光生物）光谱分析仪测试系统是新一代光源光、色、频闪、蓝光测试仪器，5寸IPS触摸屏，采用先进的微型光谱仪、嵌入式操作系统和微电脑技术相融合，便捷现场测试，使测试更加便捷简单，更加符合现场应用场景的参数测试分析及验证。

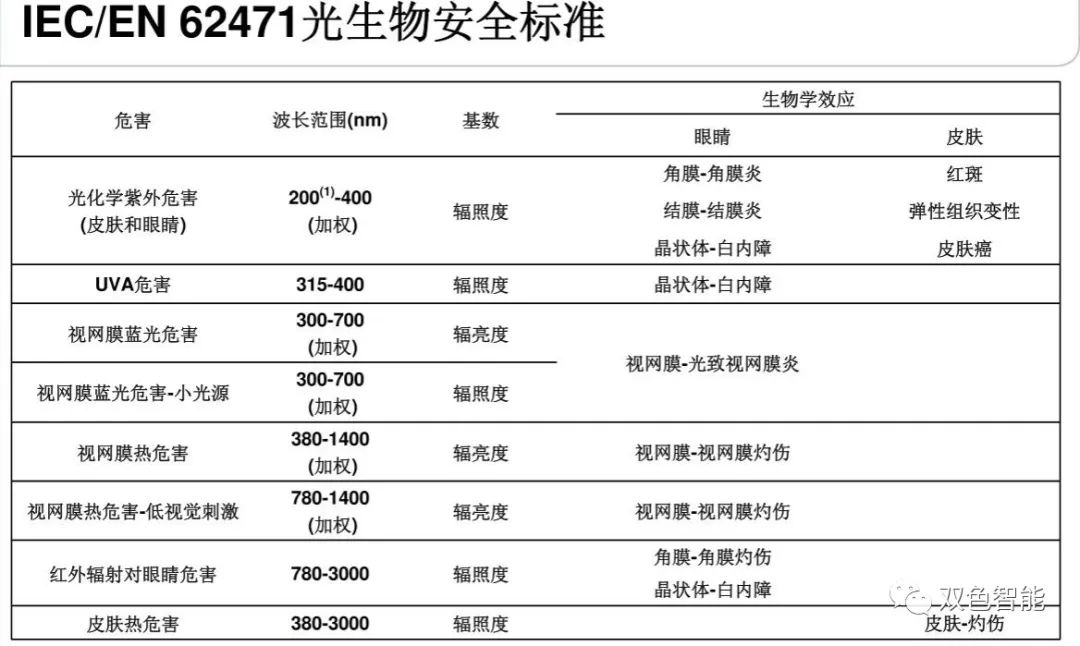

根据国际标准IEC62471，涉及眼晴和皮肤的光学辐射波长为200~3000nm，根据不同危害程度，将LED等非激光产品的光生物辐射安全分成了四种等级。

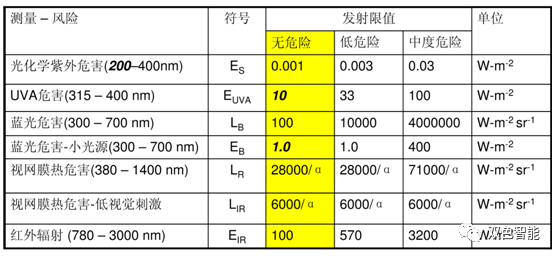

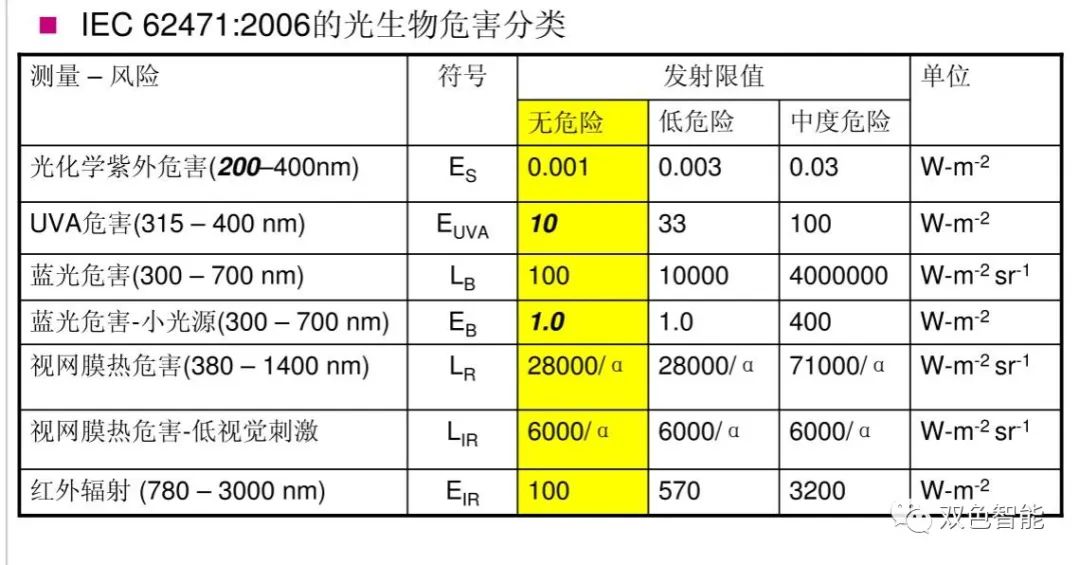

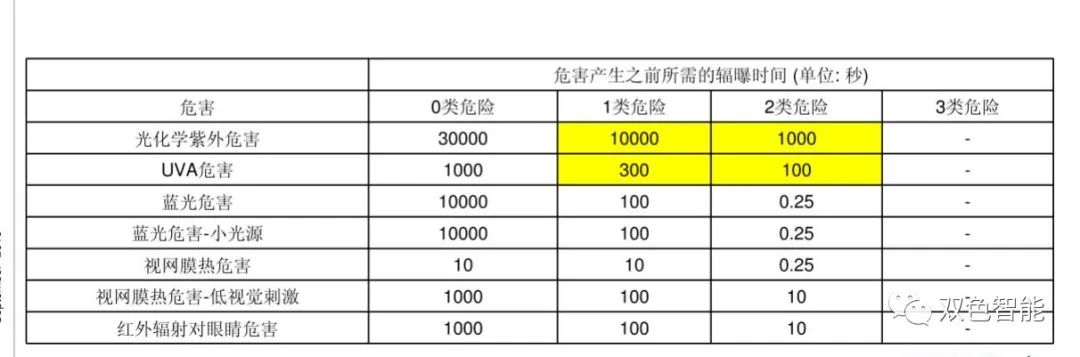

免除类(无危害)：在本标准规定的极限条件下，也不造成任何光生物辐射危害。Ⅰ类(低危害)：在正常使用条件下，根据人的正常光照行为不会造成光生物辐射危害。Ⅱ类(中度危害)：根据人眼对高亮度光源的眩目回避，或热辐射的不舒适反应，不造成光生物辐射危害。Ⅲ类(高危害)：即使瞬间的光照，也会造成辐射危害。
目前，照明中LED产品的光生物辐射安全主要关注的是视网膜蓝光光化学损伤。非普通照明用的LED产品还会涉及紫外和红外辐射。
一、SS900BL蓝光频闪光谱分析仪
SS900BL蓝光频闪光谱分析仪是新一代光源光色测试仪器，5寸IPS触摸屏，采用先进的微型光谱仪、嵌入式操作系统和微电脑技术相融合，便捷现场测试，使测试更加便捷简单，更加符合现场应用场景的参数测试分析及验证。
主要应用:
(1) 依据标准：
蓝光：CIE S009、IEC/EN62471、IEC62471-2、IEC62778、GBT20145等；
光照：GB55016-2021建筑照明CIE1931、CIE1960、CIE1976、GB/T5700-2008、GB/T 36979；
频闪：▲基本测量、▲IEEE PAR 1789《IEEE Std 1789TM-2015》GB/T 18910.61。
(2) 基本测量功能：
主要测量参数：视网膜蓝光危害（300nm-700nm）、视网膜热危害（380-800nm）、弱视觉刺激视网膜热危害（780nm-800nm）、色坐标（x、y、u、v、u’、v’）波长、色温（CCT）、亮度（cd/m2）、显色指数（Ra、Ravg）、色容差(SDCM)、色纯度(Purity)、色彩饱和度（Rg）、色彩逼真度（Rf）、色质指数（CQS）、明暗视觉比（S/P）、透射比、闪烁指数、闪烁百分比、调制深度、频闪风险等级等
（一）产品优点
1. 通讯方式：USB
2. 多种展示方式：电脑、IPS触摸屏
3. 外形符合人体学手持设计，使用便捷方便。
（二）核心器件
1.TCD1304DG CCD 探测器镀增透膜，实现植物光照区有量子效率曲线 波段范围300-800nm
2.增强镀膜光栅：刻线数：1200线、闪耀波长300nm, 光谱响应200-1100nm
3.增强准直镜、聚焦镜
4.16位高速AD取样
5. 高精度稳定运算电路
6.高精度光路、杂散光小、消除高阶衍射光谱（配云谱滤光系统）
（三）测试优点
1、对比测试、透射比测试、参数比对（磙动、锁定两种模式）
2、定时测试，定时保存（可进行光衰减测试验证）
3、波长可调，方便查询（单波段更加方便查看分析）
4、测试结果修正（针对不同的场景及环境变化的测试结果系数修正）
二、光路特性（光纤光谱仪结构）
1. 多种光学输入：余弦修正探头、SM905光纤（配余弦修正）
2. 波长范围：300-800nm
3. 光谱分辨率：±0.2nm,波长分辨率：
4. 光度线性±0.3%
5. 杂散光: <0.1％
6. 光度探头余弦修正：误差≤5%，非线性≤1%
7. 疲劳误差绝对值：≤2%
8. 长波响应误差：≤15%
9. 相对示值误差：±5%
10. 零值误差：±1%(FS)
11. 量程：自动误差±1%
12. 高速数据采集，积分时间:毫秒级
13. 焦距42.5mm 对称非交叉H-T光路
14. 通讯方式：USB通讯
15. 外形尺寸：156mm*81mm*21.8
16. 采用先进的微型光谱仪技术，比传统的探头测试精度更高；
17. 可连接电脑软件测试，可连接电脑打印测试报告；
18. 彩色液晶显示，图文界面好，可显示光谱波形、色容差椭圆图；
19. 5寸IPS触摸屏
三、测试参数
中文名称 | 英文 | 简称 | 单位 | 范围 |
相关色温 | ColorTemperature | 色温CCT、Tc | K | 1000-100000K |
亮度 | Illuminance | 照度 | cd/㎡ | 0.1-500K cd/㎡ |
辐亮度 | Irradiance | 辐亮度 | W/㎡sr | 0.1-20000uW/cm2 |
朗伯 | ||||
英尺朗伯 | ||||
色品坐标1931 | Coordinates 1931 | x，y | 0.0001 | 0.0001 |
色品坐标1960 | Coordinates 1960 | u，v） | 0.0001 | 0.0001 |
色品坐标1976 | Coordinates 1976 | u′，v′ | 0.0001 | 0.0001 |
显色指数 | Color RenderingIndex | CRI（Ra） | 0.0001 | 0.-100 |
显色指数 | Color RenderingIndex | AvgR | 0.0001 | 0-100 |
相对光谱功率分布 | Relative Spectral Power Distribution | P（λ） | 相对每nm能量的光谱图 | |
色容差 | Color Tolerance | SDCM | 0.1 | |
峰值波长 | Peak Wavelength | nm | ||
主波长 | Dominant Wavelength | nm | ||
中心波长 | Centre Wavelength | nm | ||
质心波长 | Centroid Wavelength | nm | ||
半宽度 | Half Width | nm | ||
色纯度 | Color Purity | Purity | % | |
色偏差 | Color Deviation | duv | 0.00001 | |
明暗视觉比 | LightDarkVisualRatio | S/P | 0.0001 | |
烛光 | Candela () | E(fc) | 0.01 | |
红色比 | Red Ratio | % | ||
绿色比 | Green Ratio | % | ||
蓝色比 | Blue Ratio | % | ||
CIE1931三基色刺激值X、Y、Z | CIE1931 RGB Stimulus Value X,Y,Z | |||
色质指数 | CQS | |||
逼真度 | Rf | |||
色域指数 | Rg | |||
色品图 | CIE1931 | |||
色品图 | CIE1960 | |||
色品图 | CIE1976 | |||
色品图 | 色容差SDCm | 椭圆图型 | 国标、ANSI标准、欧盟ERP标准 | |
色品图 | 显色指数CRI | 显色指数圆型图 | ||
色品图 | 显色指数Ra | 显色指数柱状图 | ||
色品图 | TM-30逼真度分布图 | |||
色品图 | TM-30色度变化分布图 | |||
色品图 | TM-30（Rg/Rf） | |||
蓝光危害辐射系数Kbv | ||||
蓝光B（λ） | LB W/㎡sr | |||
视网膜的热危害R(λ) | LR W/㎡sr | |||
视网膜的热的、微弱的、视觉的刺激R(λ) LIR W/㎡sr | W/㎡sr | |||
蓝光危害辐射系数Kbv | ||||
最大辐曝时间 tmax（S） | ||||
透射比 | ||||
四、性能指标
型号及名称 | SS900BL 蓝光频闪光谱分析 |
波长范围 | 300nm～800nm |
分光模式 | 长焦交叉非对称CT分光系统 |
传感器 | 高精度CCD |
光谱带宽(FWHM) | 2nm |
光谱分辨率 | 0.2nm |
x,y坐标值 | x,y准确度 ±0.0015;x, y重复性±0.0005 |
波长准确度 | ±0.5nm |
波长数据输出间隔 | 1nm |
亮度准确度 | 一级(±4%读数±1个读数） |
显色性准确度 | ±1.5% |
感光面 | Ф10mm |
屏幕类型 | 5寸高清IPS电容触摸屏 |
色品坐标准确度 | ±0.0025（相对于溯源至NIM 的稳定度优于±0.0005 的标准光源） |
色温范围 | 1,000K～100,000K |
杂散光 | ≤0.3% |
亮度测量范围 | 0.1～200Kcd/m² |
测量模式 | 单次测试/连续测试 |
语言模式 | 中英文可切换 |
光谱显示模式 | 光谱分布图 |
数据显示模式 | 可上下滑动显示所有参数 |
图形显示模式 | CIE1931色度图CIE1960色度图CIE1976色度图色容差椭圆图型显色指数圆型图显色指数柱状图 TM-30逼真度分布图 TM-30色度变化分布图 TM-30（Rg/Rf）波动图、频谱图、危害等级图 |
积分时间 | 5µs～10000ms |
文件保存格式 | 源文件/PDF/EXCEL等 |
通讯接口 | Type-C接口 |
使用温度/湿度范围 | （-10～40）℃，相对湿度<70%（无冷凝） |
存储温度/湿度范围 | （-20～45）℃，相对湿度<70%（无冷凝） |
校零方式 | 自动校零 |
屏幕尺寸 | 5.0"IPS高清LCD触摸屏 |
存储容量 | 出厂标配8G |
供电方式 | 内置锂电池/电源适配器 |
五、软件界面
