中科院合肥研究院固体所纳米材料与器件技术研究部李亮研究员课题组利用二维材料PdPS作为研究线性二色性转换的平台，首次开展了多重线性二色性转换特性研究。对不同厚度的PdPS纳米片进行了偏振光吸收测试，发现随着纳米片的光吸收系数随着厚度的增加而增加。相比于GeAs、PdSe2和BaTiS3的单一临界转换波长。第yi次在实验上观察到了奇异的四重线性二色性转换行为，这一发现为二维材料的线性二色性特性研究拓宽了道路。二维PdPS作为一种新兴的二维材料，具有新颖的线性二色性转换特性，基于此特性有望在未来光电子器件方面开发新应用。

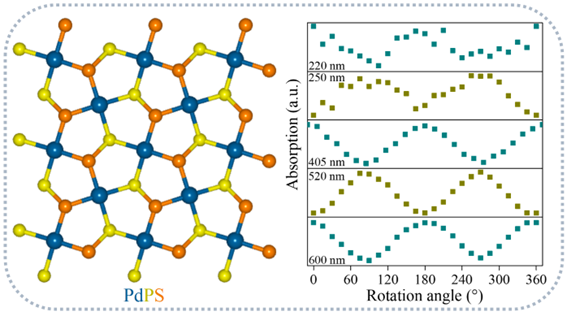

图1. PdPS的结构示意图和不同波长照射下的偏振光吸收
在200-230 nm、266-466 nm 和546-700 nm波长范围内样品沿着0度方向的偏振光吸收系数大于90度，而在230-266 nm和466-546 nm波长范围内样品2沿着90度方向的偏振光吸收系数大于0度，临界转换波长分别为230 nm、266 nm、466 nm和546 nm（图2）。

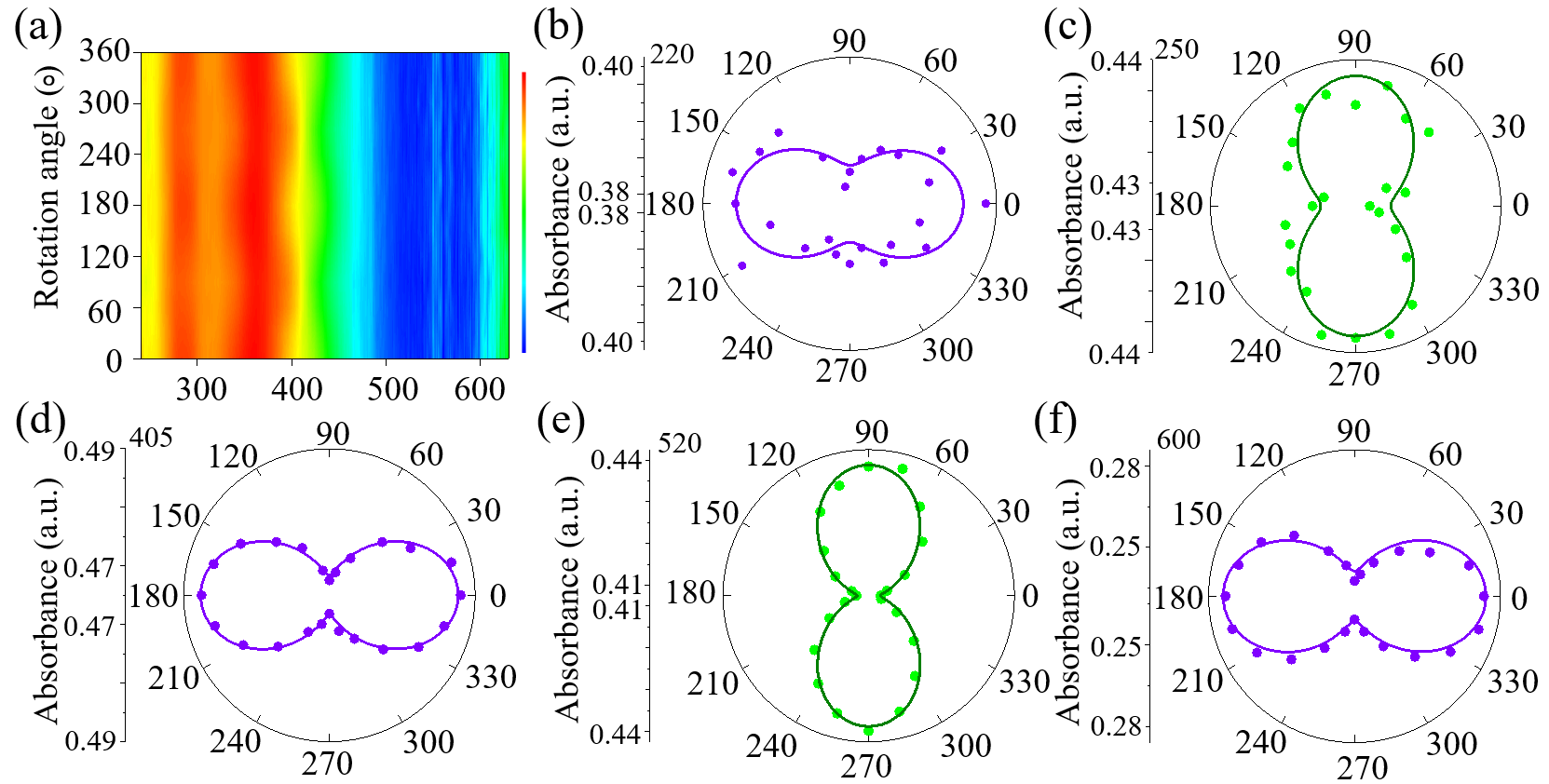

图2. （a）偏振光吸收图。偏振光吸收的极坐标图:（b）220 nm；（c）250 nm；（d）405 nm；（e）520 nm；（f）600 nm。

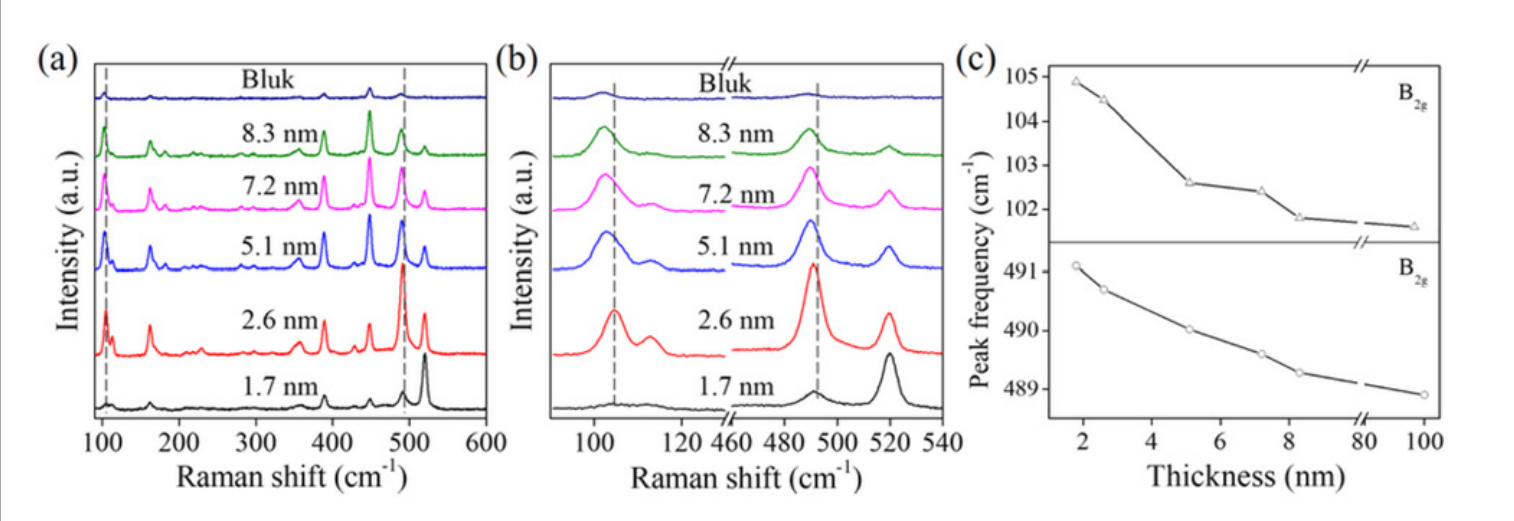

图 4 PdPs的拉曼光谱图，a)不同剥离层的PdPs拉曼光谱图，b)不同层的拉曼光谱图，c)
拉曼光谱用于分析PdPS光学性质，如图4a，b为不同层的拉曼光谱信息，随着层数增加，102cm-1和489cm-1的拉曼谱峰发生红移。峰位与温度的依赖性如图4c所示。
本文首次开展了多重线性二色性转换特性研究，研究了二维材料PdPS纳米片的光吸收系数与厚度关系，在实验上观察到了奇异的四重线性二色性转换行为。二维PdPS具有新颖的线性二色性转换特性，基于此特性有望在未来光电子器件方面开发新应用。
文章信息
这一成果以“Abnormal linear dichroism transition in two-dimensional PdPS”为题发表在Nanoscale上。文章链接：DOI: 10.1039/d2nr03587a
本研究采用的是北京卓立汉光仪器有限公司Finder 系列激光共聚焦显微拉曼光谱仪系统，如需了解该产品，欢迎咨询我司。
（附录产品链接）https://www.zolix.com.cn/Product_desc/1105_1562.html
免责说明
北京卓立汉光仪器有限公司所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。
如果您认为本文存在侵权之处，请与我们联系，会第一时间及时处理。我们力求数据严谨准确，如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发表您的观点和见解。
