高性能薄膜材料是当前高校在光电子、柔性器件和微纳结构等领域研究的关键方向，对薄膜沉积设备的精度、稳定性与灵活性提出了更高要求。nanoPVD台式多功能PVD系统已在清华大学、复旦大学、北京理工大学等高校实验室投入使用，广泛应用于透明导电膜、钙钛矿异质结构、微纳图案等复杂薄膜系统的制备。

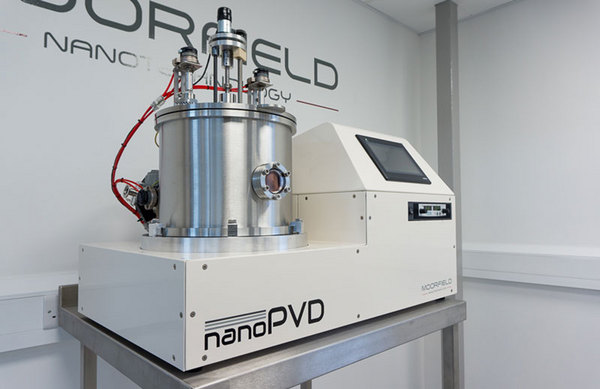

nanoPVD系列面向科研应用场景而设计，系统支持多种物理气相沉积机制，包括磁控溅射与热蒸发等主流技术，广泛适用于金属、半导体、氧化物等多类型材料的沉积。其高度集成化的结构，使得复杂薄膜系统的构建变得可控、可重复，为开展交叉学科研究提供了坚实的技术基础。
考虑到高校实验环境的实际条件，nanoPVD采用台式紧凑结构，占地小、噪音低、操作界面友好，既适用于教学演示，也适用于科研训练和课题开展。同时，其自动化控制系统显著降低了技术操作门槛，为本科生、研究生乃至跨学科团队提供了稳定、可持续的技术支撑。
应用领域：
材料科学与纳米技术研究：作为高性能薄膜制备工具，nanoPVD广泛应用于材料科学的研究中，尤其是在纳米材料、薄膜光电器件、表面涂层等领域，帮助高校科研人员推动新材料的开发与创新。
半导体与电子工程：nanoPVD可用于半导体材料的薄膜制备，特别是在集成电路、传感器等电子元件的研究与开发中，提供高质量的薄膜支持。
光学与光电器件：无论是反射膜、抗反射膜，还是光学滤光膜，nanoPVD都能精准地制备出符合需求的薄膜，推动光学与光电器件的高性能研发。
生物传感器与气体传感器：通过薄膜制备，nanoPVD能够为生物传感器和气体传感器的开发提供稳定的材料支持，提升传感器的精度与稳定性。
为何选择nanoPVD：
1. 可靠的科研支持：nanoPVD已被国内外多所高校及研究机构广泛应用，其稳定性与高效性得到了科研人员的高度认可。我们为客户提供专业的技术支持与售后服务，确保科研项目顺利进行。
2. 降低研究成本：相比传统设备，nanoPVD的高效能和灵活性使得实验室的操作成本得以大幅降低。无论是高精度控制还是自动化功能，都能有效节省人工操作的时间和成本，为高校实验室带来更高的科研产出。
3.个性化定制服务：针对不同高校及科研项目的需求，nanoPVD提供定制化服务，确保设备与实验需求的高度契合，助力科研人员实现研究目标。
当前，nanoPVD已在多所“双一流”高校及研究机构中应用，广泛服务于先进功能材料、微纳器件、生物电子等方向的项目研究与成果转化。借助其可靠的制膜能力，诸多课题组在纳米材料可控制备、器件集成、光电性能调控等方面取得了丰富的研究成果，并产出了一批高水平论文与科研成果。
对于致力于提升实验室平台能力、加速科研产出与方法创新的高校用户而言，nanoPVD不仅是一台制膜设备，更是通向高水平科研实践的重要支点。
