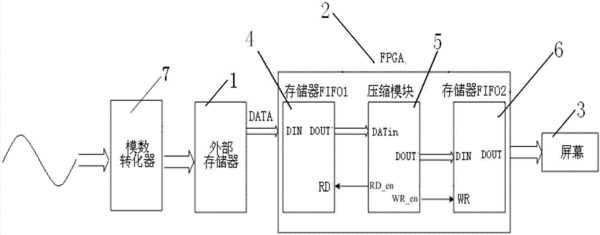

摘要：本发明公开了一种基于FPGA实现数字示波器数据压缩的方法通过FPGA对模拟信号经模数转化器采集到的数字信号数据进行压缩，FPGA先将外部存储器中的数据存入存储器FIFO1内，根据给定的压缩率，从一组数据中找出数据的第一个值、最大值、最小值和最后一个值经压缩模块存入存储器FIFO2内，并对外部存储器中的数字信号循环处理，当存储器FIFO2内数据量达到设定值，存储器FIFO2将不再存取数据，将存储器FIFO2内的数据送给示波器屏幕显示，本发明既提高了示波器的存储深度，同时加快了示波器刷新速度，得到更加连续的波形，提高示波器的捕获率。
- 专利类型发明专利
- 申请人福建利利普光电科技有限公司;
- 发明人蔡振越;庄双集;陈焕洵;
- 地址350000 福建省漳州市龙文区蓝田开发区横三路光电科技楼
- 申请号CN201210583140.7
- 申请时间2012年12月28日
- 申请公布号CN102998501A
- 申请公布时间2013年03月27日
- 分类号G01R13/02(2006.01)I;
