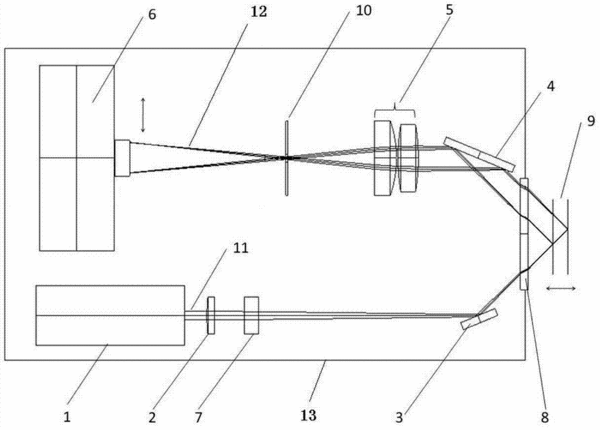

摘要：本发明公开了一种紧凑型精密激光三角测距仪，包括仪器本体，所述仪器本体内设有激光二极管准直模块、激光束汇聚镜片、成像镜片组和图像传感器，还包括激光反射镜和成像反射镜，所述激光二极管准直模块发射准直激光束，该激光束经过汇聚镜片和激光反射镜反射后，倾斜汇聚到设于仪器本体外的样品表面，样品表面的反射光经过成像反射镜的反射后形成与准直激光束平行的成像光束入射到成像镜片组，最后成像光束投射在图像传感器上，和传统激光三角仪相比有效减小了仪器尺寸，使该激光三角仪适合狭小测量空间的要求。
- 专利类型发明专利
- 申请人苏州精创光学仪器有限公司;
- 发明人尚修鑫;
- 地址215300 江苏省苏州市昆山市开发区章基路189号
- 申请号CN201310487725.3
- 申请时间2013年10月18日
- 申请公布号CN103528528A
- 申请公布时间2014年01月22日
- 分类号G01B11/02(2006.01)I;
