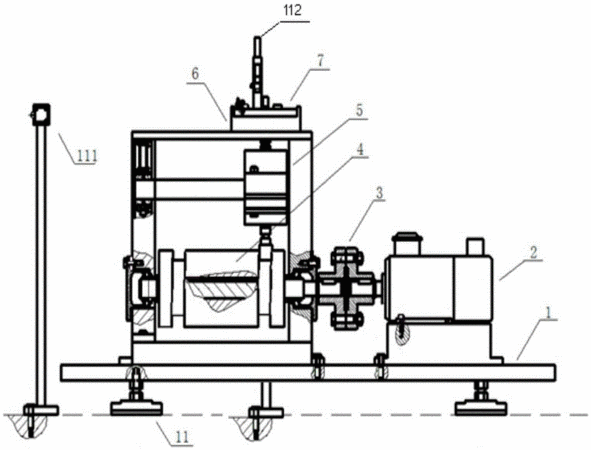

摘要:本发明涉及机械设备技术领域,尤其涉及一种振动试验机。基于凸轮机构的三向振动试验机,包括机座、调速电机、箱体、主振动平台、驱动机构,驱动机构包括凸轮机构、从动导杆A、直线轴承、从动导杆B,凸轮机构包括圆柱凸轮、凸轮轨迹槽,圆柱凸轮的传动轴连接调速电机。从动导杆A的一端设置在凸轮轨迹槽内,另一端与直线轴承的滑块固定连接。从动导杆B的一端连接直线轴承的滑块,另一端与辅助振动平台连接。主振动平台上设有导向槽,导向槽沿运动方向45°倾斜设置。辅助振动平台上固定有X向导向杆,X向导向杆在导向槽中相对滑动。本发明由于使用了以机械为主体的凸轮机构运行、控制简单,对相应的测试系统没有干扰。
- 专利类型发明专利
- 申请人上海应用技术学院;
- 发明人吴雁;石钢;巫家山;祁峰;吴伟;
- 地址200233 上海市徐汇区漕宝路120号
- 申请号CN201310557266.1
- 申请时间2013年11月11日
- 申请公布号CN103645025B
- 申请公布时间2016年05月25日
- 分类号G01M7/06(2006.01)I;
