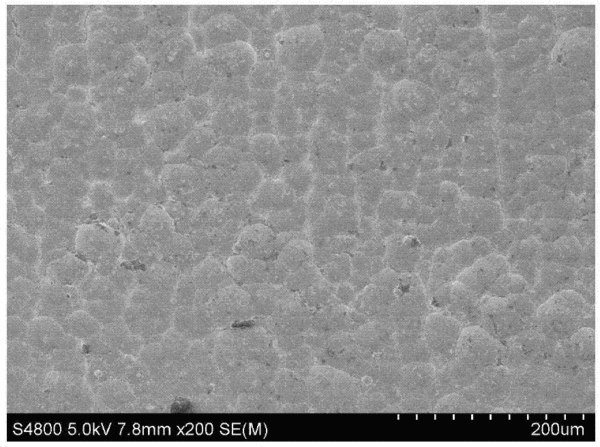

摘要：一种碳纳米管/石墨烯增强镍磷基复合镀层的制备方法，具体步骤为：1）按质量比1:1～10：1秤取碳纳米管与氧化石墨烯，加入到500ml去离子水中，搅拌超声2h，制得碳纳米管/氧化石墨烯溶液；2）取混合溶液50-200ml加入到500ml化学镀镍磷基础液中，调节pH值为4-5，75-90℃下将45#钢浸入到溶液中施镀1h；3）将施镀好的样品洗涤、烘干后，400℃、氮氢混合气体中处理1h，得到碳纳米管/石墨烯增强镍磷基复合镀层。本发明中氧化石墨烯的添加不仅可以排除有机表面活性剂所带来的结构和性能的不利影响，而且与碳纳米管形成杂化结构，协同增强镍磷镀层，使之具有更优异的耐磨和耐腐蚀性能。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人陈小华;唐群力;胡爱平;周瀚;
- 地址410082 湖南省长沙市岳麓区麓山南路1号
- 申请号CN201310664510.4
- 申请时间2013年12月10日
- 申请公布号CN103695877A
- 申请公布时间2014年04月02日
- 分类号C23C18/36(2006.01)I;
教育装备采购网在线客服
京公网安备11010802043465号
