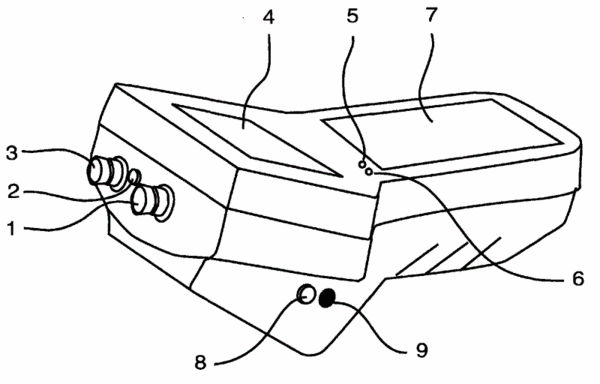

摘要：一种便携式信号发生器，由外壳，LCD显示屏，信号输出端口、电源开关、键盘、信号发生模块、充电接口和计算机通讯接口组成，外壳由面板和背板连结组成，面板上部设有LCD显示屏，下部设有键盘；背板顶部设有信号输出端口和电源开关，左侧部设有充电接口和计算机通讯接口，背板下部设有电池仓；信号发生模块由主板、CPU、信号合成芯片和电源板组成，CPU、电源板和信号合成芯片之间通过电路连接，其中主板和面板上的键盘按键接触。本实用新型采用成熟的模块化设计，故障率低且成本低廉，便携式设计有利于试用者使用更方便轻巧。
- 专利类型实用新型
- 申请人北京波谱世纪科技发展有限公司;
- 发明人宋栗武;王伟涛;杨东坪;
- 地址100081北京市海淀区中关村南大街34号3号楼2309号
- 申请号CN200820128204.3
- 申请时间2008年07月09日
- 申请公布号CN201188111Y
- 申请公布时间2009年01月28日
- 分类号G01R1/28(2006.01);G01D11/00(2006.01);
