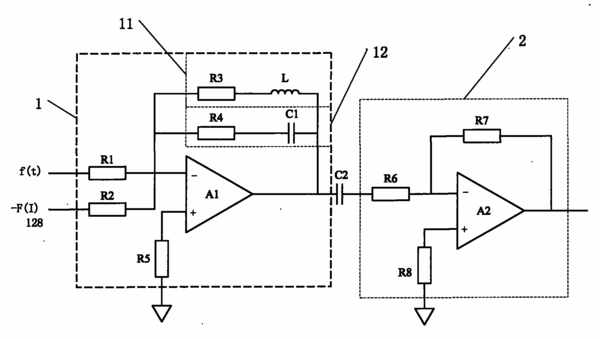

摘要：本实用新型公开了一种器件老化筛选车任意函数波形发生系统的模拟滤波电路，它包括依次相连的加法带通滤波器、第二电容C2、反相放大器。本实用新型通过依次相连的加法带通滤波器、隔离电容和反相放大器，隔离电容可以滤除直流分量，反相放大器将相位差了180°的任意函数波形的相位再返回来，有效解决波形的失真和毛刺，使得任意函数波形发生系统波形平滑。
- 专利类型实用新型
- 申请人上海电气自动化设计研究所有限公司;
- 发明人朱蕴;李红词;李新育;陈冰;
- 地址200023上海市蒙自路360号
- 申请号CN200820056798.1
- 申请时间2008年03月31日
- 申请公布号CN201188110Y
- 申请公布时间2009年01月28日
- 分类号G01R1/28(2006.01);G01R31/00(2006.01);H03H11/12(2006.01);
