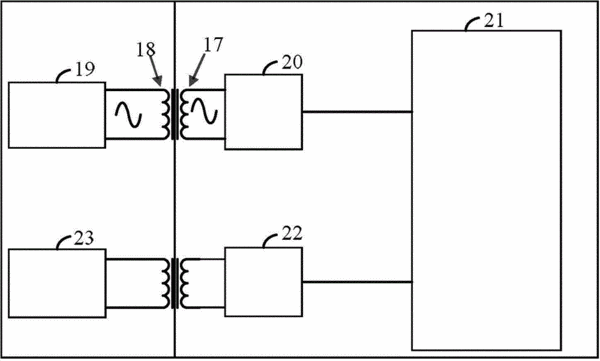

摘要：本实用新型提供一种电机，其包括一个电机本体和一个电机轴，电机本体上设有一个编码器，编码器通过一根编码器信号线与电机的驱动器连接；该电机还包括：一个固定在电机本体上的外壳；一个绕制在电机轴上的第一线圈；一个固定在外壳上的第二线圈，第一线圈和第二线圈构成一个变压器；固定在外壳上的交流励磁电路，其与第二线圈连接；固定在电机轴上的整流电路，其与第一线圈连接；固定在电机轴上的应变片式传感电路，其与整流电路连接；固定在电机轴上的调制电路，其分别与应变片式传感电路和第一线圈连接；和固定在外壳上的解调电路，其分别与所述第二线圈和编码器信号线连接。本实用新型能够减小电机体积，简化其部件，降低电机成本。
- 专利类型实用新型
- 申请人西门子(中国)有限公司;
- 发明人王倩;介鸣;范顺杰;
- 地址100102 北京市朝阳区望京中环南路7号
- 申请号CN201420151305.8
- 申请时间2014年03月31日
- 申请公布号CN203747583U
- 申请公布时间2014年07月30日
- 分类号H02K11/00(2006.01)I;
