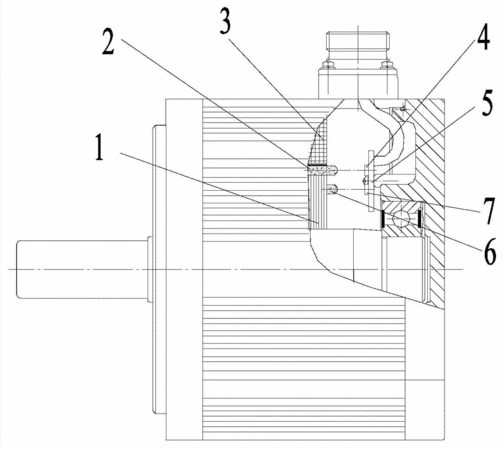

摘要：本实用新型公开了一种带有编码器功能的伺服电机，包括转子、定子、霍尔元件，以及用于将霍尔元件输出的波形电压信号转换成位置信号或脉冲信号后输出给伺服驱动器的信号处理电路。所述转子的磁瓦的单体边缘上设置齿形结构，齿形结构作为磁栅；在转子旋转时，转子磁瓦和霍尔元件之间产生相对位移；所述霍尔元件包括第一霍尔元件和第二霍尔元件，第一霍尔元件、第二霍尔元件的设置位置均正对着转子磁栅运动的圆周轨迹，二者之间的夹角符合(n±1/4)T的规则，其中n为整数，T代表磁栅的一个周期。本实用新型实现了伺服电机和编码器的一体化，结构紧凑，体积小，同时结构强度和可靠性高。
- 专利类型实用新型
- 申请人广州数控设备有限公司;
- 发明人何敏佳;湛文亮;吴维玲;
- 地址510530 广东省广州市萝岗区云埔工业区观达路22号
- 申请号CN201420441335.2
- 申请时间2014年08月06日
- 申请公布号CN204030870U
- 申请公布时间2014年12月17日
- 分类号H02K11/00(2006.01)I;H02K1/22(2006.01)I;H02P6/16(2006.01)I;
