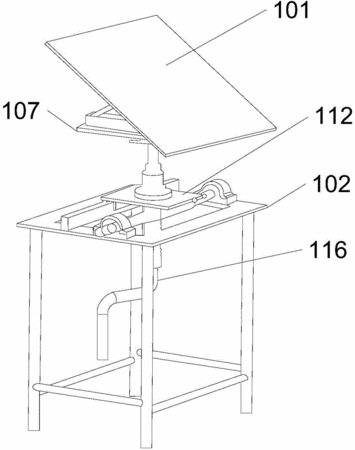

摘要：本实用新型实施例提供了一种制图桌，属于制图工具领域，制图桌的桌板与桌架之间设置有槽轨、支撑臂、摆动杆以及蜗轮蜗杆，其中：槽轨与桌架连接；摆动杆的移动端可滑动的连接于槽轨，其固定端铰接于支撑臂的首端以外的区域；支撑臂的首端铰接于槽轨，末端固定连接桌板；蜗轮蜗杆中的蜗轮带动蜗杆转动，蜗杆与摆动杆相连接，驱使摆动杆的移动端沿槽轨滑动，其固定端随之绕支撑臂转动并驱使所述支撑臂摆动，实现桌面倾角的改变。本实用新型提供的制图桌，通过调节桌板与水平面之间的倾角，提高了舒适度。这种制图桌具有结构简单、使用方便的特点。
- 专利类型实用新型
- 申请人华北电力大学;
- 发明人张英杰;袁梦迪;马江江;陆铮涛;
- 地址100000 北京市德外朱辛庄
- 申请号CN201420683984.3
- 申请时间2014年11月14日
- 申请公布号CN204232558U
- 申请公布时间2015年04月01日
- 分类号A47B27/02(2006.01)I;
