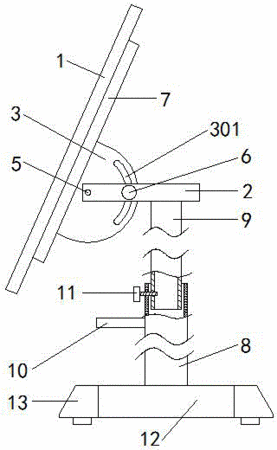

摘要：本实用新型提供了一种多功能画桌，涉及学习、教育设备技术领域，包括桌架及设于桌架顶部的画板，所述桌架顶部固设有水平的支杆，所述画板下表面固设有半圆形的角度调节盘，所述角度调节盘的边缘处设有弧形的卡槽；还包括销轴及与支杆配合用于定位角度调节盘锁紧件和定位块；所述销轴穿设于定位块一端、角度调节盘圆心处及支杆前端，所述支杆中部设有与锁紧件配合的通孔，所述定位块另一端设有与锁紧件配合的螺纹孔，所述通孔和销轴之间的中心距离与卡槽的中心半径相等。本实用新型提供的多功能画桌，整体结构简单，有效的将画桌和书桌进行结合，通过角度调节盘和锁紧件实现了画板的无极调整，画板处于水平位置时，画桌转变成普通书桌，便于进行书写、阅读。
- 专利类型实用新型
- 申请人嘉兴市教育设备制造有限公司;
- 发明人黄振虎;
- 地址314200 浙江省嘉兴市平湖市经济开发区五一路588号
- 申请号CN201520402575.6
- 申请时间2015年06月12日
- 申请公布号CN204670646U
- 申请公布时间2015年09月30日
- 分类号A47B27/02(2006.01)I;A47B27/14(2006.01)I;
