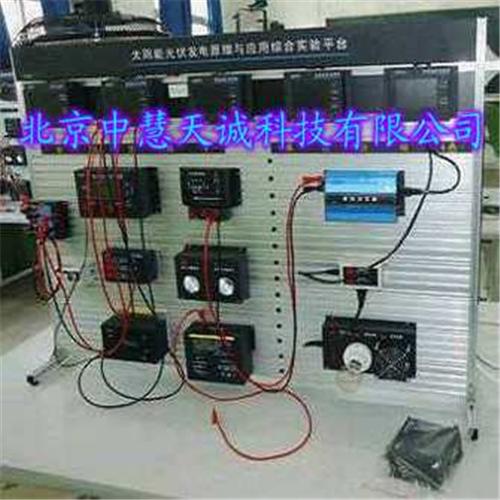

| 太阳能光伏发电原理与应用综合实验平台 型号：UKGFD-1 |
货号：ZH9390 |
| 用 途： 1.面向高等院校的本科生和研究生教学便携式流速仪，通过交互式学习，提高学生的实践能力和动手能力，加强学生的就业竞争力。 2.整个实验装置的模块均与实际工程应用一模一样并完立，可自己动手组装系统，提高实践能力。 实验内容： (一)太阳能电池基本特性实验身高体重测量仪 1.太阳能电池基本特性测试。 完成太阳能电池板的开路电压、短路电流、填充因子、转换效率、工作电压 工作电流等太阳能电池板基本参数的测试。 2.辐照强度以及辐照角度对太阳能电池板工作状态的影响实验。 3.温度对太阳能电池输出特性的影响实验。 4.太阳能电池板串并联实验。 (二)功率跟踪器原理与实验实验 手动展示功率跟踪过程并实时显示输出功率。 (三)太阳能控制器模块原理与实验实验 1.控制器接线实验(电池板反接等实验项目)。 2.输入输出，DC变换控制实验。 3.控制器充放电实验。 4.控制器控制原理实验。(能量分配过程、工作原理以及输出控制过程) (四)离网逆变器特性测量及实验实验 1.离网逆变器原理探究以及转换效率测试。 2.离网逆变器接线实验。 3.离网逆变器负载特性实验。 4.离网逆变器输出波形测试。 (五)并网逆变器特性测量及实验实验 1.并网逆变器原理探究以及转换效率测试。 2.并网逆变器接线实验。 3.并网逆变器负载特性及与市电互补实验。 4.并网逆变器输出波形测试。 5.孤岛效应的监测与消除。 (六)太阳能电站系统整体实验实验(完成不同类型的太阳能电站系统的搭建与测试) 1.离网型太阳能电站的搭建与实验。 系统组装、电站运行参数测量等。 2.并网型太阳能电站的搭建与实验。 系统组装、电站运行参数测量等 3.太阳能电站的直流应用 草坪灯、太阳能风扇等太阳能的小应用 四、指标及配置情况： 1.30W太阳能电池板（15W单晶硅A片2片） 2.太阳光模拟器 1套（辐照强度变化范围：0.2～1kW/m2） 3.直流电压表 2个（0～60V,精度1%，分辨率：0.1V） 4.直流电流表2个（0～10A,精度1%，分辨率：0.01A） 5.交流电压表：1个（0～300V；分辨率：1V） 6.交流电路表：1个（0～300mA；分辨率：1mA） 7.辐照度表 1个，测试范围：0～2.5kW/m2，小分辨率：0.001 kW/m2 www.ghitest.com www.centrwin.com |
 |
