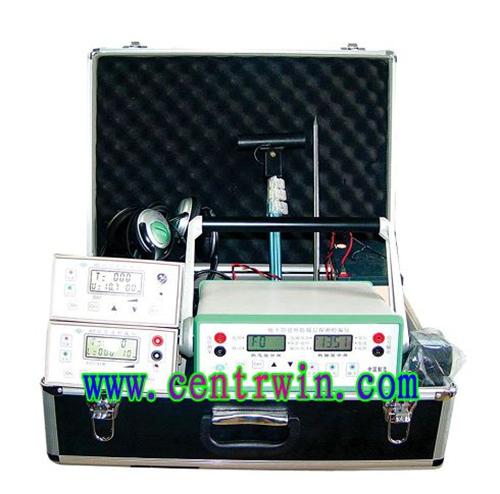

| 地下管道腐层探测检漏仪/埋地管道音频检漏仪 型号：HTGK/HT-VI | 货号：ZH5752 |
|
一、产品简介: 地下管道外腐层探测检漏仪（地下管道音频信号检漏仪），是油田、化工、输油、输气、水电、物业管理等,为地下金属管道的施工检查和管道日常检修的一种检测仪器。它能在不挖开复土的情况下方便而准确地查出地下金属管道的走向，深度和缘腐层腐蚀点及有关漏点的位置。 地下管道外腐层探测检漏仪（地下管道音频信号检漏仪）采用数字控制使仪器操作简便、易学、控制方便，能够实现腐层漏点自动检漏和漏点记数，管地电位、管地电阻、发射机输出功率、输出电流、输出电压的自动测量是电子高新领域内，具有高稳定性、高抗干扰能力的检测仪 二、性能特点 本仪器由发射机、探测仪、检漏仪等三部分组成。 1.发射机:给被检测的地下金属管道提供稳定的探测信号，可直接测量被检管道的管地电位、管地电阻、发射机输出功率、输出电流、输出电压等。给被检管道施加检测信号时实现自动调节，也可以根据现场检测需要实现手动调节,用户根据现场需要自由选择信号输出方式，自带交流供电电源、电脑充电路。 2.探测仪：具有管道走向、深度测量功能，适时读取管道信号强度观察管道信号传输变化状况,管道垂直法与水平天线法测量自动转换，内置充电电源、数字式增益控制、增益强弱数字显示，信号强度数字显示、条码显示指示信号高低、声音警示等功能 3.检漏仪：适时观察管道腐层腐蚀点及有关漏点信号变化状况，并进行破损点的定位，内置充电电源，可进行检测信号强度设置，对被检管段进行腐层破损自动检测，检漏仪自动记录漏点个数，数字式增益控制、增益强弱数字显示，信号强度数字显示、条码显示指示信号高低、声音警示等功能 三、指标 本仪器由发射机、探测仪、检漏仪等三部分组成。 1、发射机指标： 发射功率:0—30W可调（可根据用户需要提高发射功率） 发射频率:512Hz±10Hz 信号输出方式连续方式、间隙方式 间隙方式下，节拍频率为1-2Hz 输出阻抗匹配:0-100Ω 发射距离:50m—5km；示现场环境而定(可逐向5Km以外移动) 输出信号电流:0—4A可调 工作电源:DC 12V ±5% AC 220V ±30% 重量:2.8Kg 外形尺寸:300×100×200 2、探测仪指标: 灵敏度:0.1mv 工作电源:DC9.6V±5% 静态工作电流:≤30mA 走向位置偏差:<10cm 探测深度:<5m（可根据用户需要提供测量埋深>5m的管道） 重量:1kg 外形尺寸:160X80X120 3、检漏仪指标 检漏仪具有数字检漏和模拟检漏两种工作模式 灵敏度:0.1mv 检漏深度:<5m 检漏位置偏差:<10cm 工作电压:DC9.6V±5% 3静态工作电流: ≤30mA 准确率:>98% 重量:0.9kg 外形尺寸:160X80X120 |
 |
