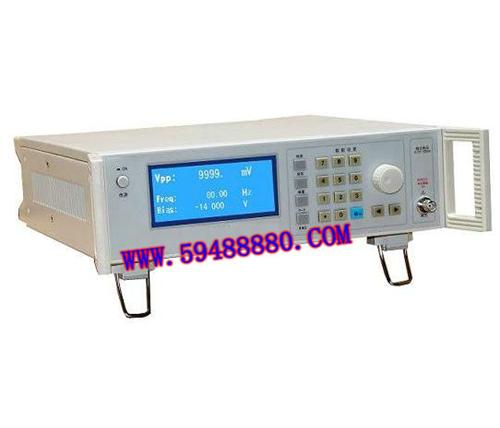

产品简介: 本精密卡件校验仪是按卡件检测要求而研制的。他采用DDS（直接数字合成），基于CPU控制的由高速数字电路和D/A转换器来完成，被为产生信号的方案，达到了，高和低成本的目的。 一.特点 采用DDS（直接数字合成），性高。 LCD菜单式显示，同时显示幅值（4位）、频率、偏置（5位）。 幅值显示有Vp-p和Vrms二种。 二.工作特性 输出波形：正弦波。 信号频率可设置范围：1～20,000Hz 频率显示分辨率：0.01Hz 频率精度：1～200Hz ±0.02%±0.01Hz，200～20,000Hz ±0.01% 正弦波谐波失真：≤0.3% (1000Hz ，1Vrms) 信号幅值可设置范围： 1～9999mVp-p或0.3546～3546mVrms 幅值显示分辨率：0.001～1mV 幅值精度（以1000Hz负载阻抗1MΩ为基准）：1～999.9mVp-p 1%±1mV 1000～1999mVp-p ±1% 2000～9999mVp-p ±0.5%或±20mVp-p 信号幅频特性（以80Hz，1Vrms为基准）：20Hz～1,000Hz±0.2% 1Hz～20,000Hz±1% 直流负偏置电压设置范围：－0.1～－14V。 偏置电压显示分辨率：0.001V 偏置电压精度：±2% (负载阻抗1MΩ) 正常工作条件环境温度：0℃～+40℃,相对湿度＜80%，大气压力：750±30mmHg 电源：交流电压220V±10%，频率50Hz±4%。 消耗功率：10VA 外型尺寸：340（W）×110（H）×370（D）（mm） 净 重 量：3.6kg 三.操作简介 1 .LCD显示屏 输出正弦波信号幅值显示，有峰一峰值（P-P）和值（rms）二种单位可选择。以mV为单位。 输出信号频率显示，以Hz为单位，分辨率为0.01Hz。 输出信号中直流负偏置显示，以V为单位，分辨率为0.001V。 2.设置功能四个选择键，相应为“幅值”键，“频率”键，“偏置”键和“P-P/rms”选择键。按其中一个键后，通过数据设置键或数码开关就能设置选中功能键的数值。 3.11个数据设置键，包括0～9数字键和一个小数点键。 4.“确认”键，每当进行重新数据设置后，要按该键加以确认，否则数据设置不被认可。 5.带按键开关的数码开关和光标左右移动键。该组合能连续改变设置的数据。光标键向右移动，旋转数码开关，使数值有较粗的变化。光标键向左移动，则旋转数码开关，数值有较细的变化。按一下数码开关，即使该组合不进行数值改变，保持设定值。 6.信号输出端口，注意该端口不能输入大于10Vp-p的电压，否则会损坏本信号源输出电路。该输出端口的信号幅值是以负载阻抗为1MΩ时标定的。如负端阻抗<100KΩ，其输出幅值会有所下降。 该输出端口有短路保护，但不能长时期（>10秒）短路，以免损坏输出电路。
