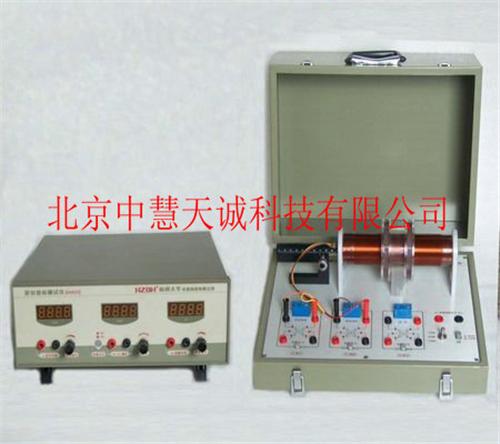

| 霍尔效应组合实验仪 型号：YQDH4512C | 货号：ZH5418 |
|
产品简介 霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。通过实验了解霍尔效应原理及霍尔元件有关参数的含义和作用，测绘霍尔元件的VH—Is，VH—IM曲线，了解霍尔电势差VH与霍尔元件工作电流Is，磁场应强度B及励磁电流和IM之间的关系，学习利用霍尔效应测量磁感应强度B及磁场分布，学习用“对称交换测量法”消除负效应产生的系统误差。 主要参数及性能： 1、励磁恒流源0~0.5A，调节细度＜1mA，稳定度＜10-5，3位半LED数显； 2、样品工作电流源0~3.5mA，调节细度＜10μA，稳定度＜10-5，3位半LED数显； 3、直流数字毫伏表0~20mV，分辨率10μV。 主要特点： 1 测试架由螺旋管和双线圈构成；在不同的励磁电流下以做霍尔效应实验；换向感应电势小，不易损坏霍尔片和换向开关；另外，较低的磁场强度有利于减小副效应的影响。 2 采用高灵敏度的砷化镓霍尔元件，配合空心线圈进行实验，励磁电流较小，降低能耗，霍尔电势的温度漂移小 3 采用继电器切换电流方向，配以换向指示LED。使用寿命比闸刀开关延长2倍以上，操作又很简便； 4 完善的霍尔片保护电路：设有过压、过流和吸收电路，接线错误和频繁换向造成霍尔片和仪器损坏。 |
 |
