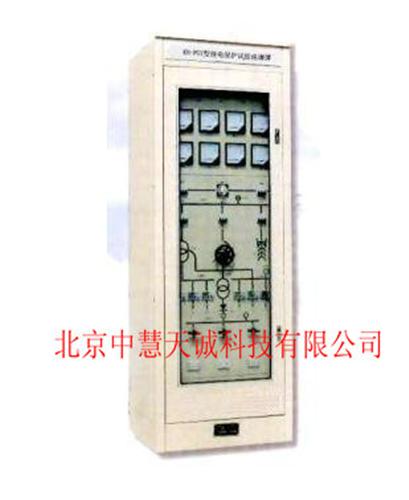

| 继电保护试验电源屏 型号：KDKH-PGY | 货号：ZH5359 |
|
产品简介 继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了、稳定、方便的交直流试验电源，为提高继电保护试验工作的，保障人身、设备提供了。 本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。 · 产品特点： 1、采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，了供电的性。 2、交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初与次之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△ /Y0接线方式，削弱了三次谐波，了电源。 3、直流电源可以连续平滑的调节电压，以适应不同试验项目的需要； 4、交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。 5、输出交流电源装有漏电保护开关，确保试验人员的。该开关具有性能稳定，灵敏度高，动作等优点，有短路、过负荷自动跳闸功能。 6、直流回路使用GM32M直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。 · 参数： 1、交流部分 1.1 额定输入电压：三相220Ｖ/380V，频率50Hz。； 1.2 额定输出电压： 220V/380V，三相四线，共三路输出； 58V/100V， 三相四线，共三路输出。 1.3 三相输入平衡时，输出不平衡度小于1%。 1.4 三次谐波分量小于3%。 1.5 输入变压器容量15kVA，在八小时工作制情况下，输出电流为3×22.8A。 2、直流部分 2.1 电源输入为交流三相380V； 2.2 输出直流电压0～250V连续可调，分三路输出； 2.3 整流变压器容量5kVA，在八小时工作制情况下，输出电流20A； 2.4 输出直流纹波系数K<1.5%。 |
 |
