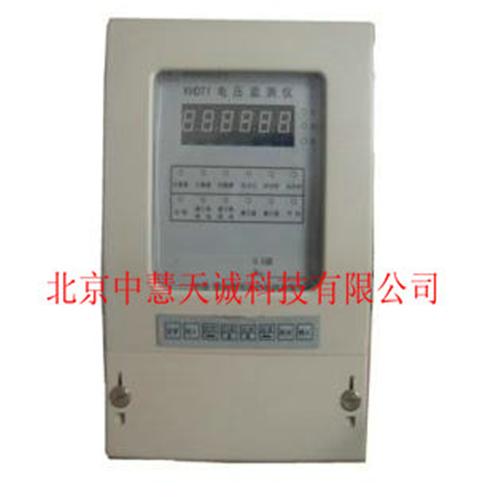

| 失压断流计时器 型号：KD/KHJSY-2B | 货号：ZH5349 | |||||||||||
|
一、概述 电子失压断流计时器（以下简称失压计时器）是我公司采用了电子的成果，设计和制造的新一代产品。产品采用的32位数字处理器为核心，应用表面贴装，是一款集高、多功能、高性为一体的产品，深受广大电力用户的欢迎。 本产品通过对电网电压（PT）回路、电流（CT）回路进行监视，能准确判断电网运行状态，并详细记录其处于故障期间的参数，以便供电对电网进行管理，追补人为的或非人为的漏计电能，是的电能计量监视仪表。 二、主要功能 1．失压计时 当电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障期间的累计时间。 2．断流计时 当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障期间的累计时间。 3．相序错计时 当接入装置的相序发生错误时，能及时准确判断故障，记录其故障期间的累计时间。 4．故障电量记录 能准确分相计量故障电能，从而得到比较的电量追补。 5．故障次数记录 当电压回路（PT）发生失压，电流回路（CT）发生开路，相序错误时，装置内部启动故障次数计数器，记录失压次数或断流次数或相序错次数。 6．事件记录 本装置能按事件发生先后顺序及时记录失压、断流、相序错的起始日期、起始时间、终止日期、终止时间。 7．功率因数设定 本装置在正式投运前可对功率因数进行设定，以便能准确追补电量。 8．数据通讯 对于有通信功能的仪表，通过仪表RS485通信辅助接线端子，可与通信终端或上位机进行数据通信，在无中继设备的情况下通信距离不小于1200米。（此功能需用户提供通信规约，并在订货前加以说明）。 9．装置掉电报警 当装置完掉电后，可通过报警节点向控制室报告装置已完掉电，从而可及时对故障进行排除。（本功能为备选功能，并在订货前加以说明）。 三、说明
四、主要指标 1．计时准确度 ＜±1min/30d 2．起动电压 78%Un±1V 3．返回电压 85%Un±1V 4．起动电流 ＜0.5%Ib 5．电流回路阻抗 额定电流为5A时 ＜0.05Ω 额定电流为1A时 ＜1.25Ω 6.计时器容量 0～9999.99小时 7.计度器容量 0～9999.99kw.h 8．掉电运行时间 ＞180天 9．掉电数据保存时间 ＞50年 10．电气参数 工作电压 Un±30%（Un为额定电压） 额定电流 3×1A、3×5A 缘耐压 ＞2000VAC 电压回路功耗 ＜1.5VA 节点性能 切换电压：277VAC/30VDC 电大切换电流：3A 11．适用条件 工作温度 -10℃～+55℃ 工作环境湿度 25%～80%RH |
 |
