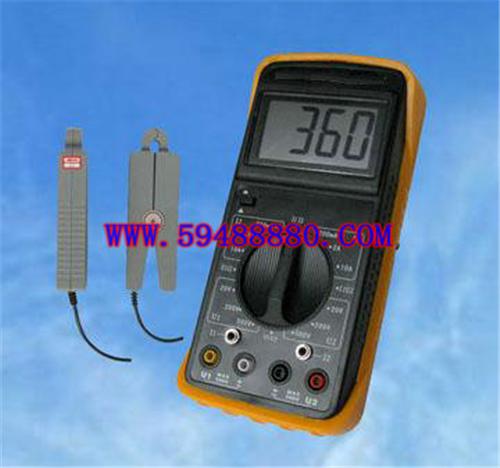

| 双钳数字相位伏安表 型号：XQU1/MG-2000B | 货号：ZH5307 | |||||||||||||||||||||||||||||||||||||
|
产品简介: 数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时断开被测线路。测量U1-U2之间相位时，两输入回路完缘隔离，因此完避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得视觉效果。 仪表外壳采用工程缘材料，另配橡皮振保护套，、。 1、基本误差 1.1 参比工作条件 （a）环境温度：（23±5）℃ （b）环境湿度：（45～75）% RH （c）被测信号波形：正弦波、β=0.02 （d）被测信号频率：（50±0.2）Hz （e）被测载流导线在钳口中的位置： （f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A （g）外参比频率电磁场干扰：应避免 1.2 基本误差限 1.2.1 交流电压（见表1）
测U1-U2相位时电压输入回路阻抗：40KΩ 1.2.2 交流电流（见表2）
U-U、U-I、I-I（见表3）
2.1 额定工作条件 （a）环境温度：（0～40）℃ （b）环境湿度：（20～80）% RH （c）被测信号波形：正弦波、β=0.05 （d）被测信号频率：（50±0.5）Hz （e）被测载流导线在钳口中的位置： （f）测量相位时被测信号幅值范围 测U1-U2相位时：30V～500V 测 I1-I2 相位时：10mA～10.00A 测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A （g）外参比频率电磁场干扰：应避免 2.2 额定工作误差限 在 2.1 所述额定工作条件下，被测量的额定工作误差限不超过相应基本误差限的两倍。 3.特性 3.1 耐压 电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。 3.2 缘电阻 仪表线路与外壳之间、两电压输入端之间：≥10MΩ 4.其它特性 4.1 显示位数：3 1／2 4.2 采样速率：3次/秒 4.3 电源：单个 9V 迭层电池、电源电流小于5mA 4.4 外形尺寸 表壳尺寸： 186×86×33 钳壳尺寸： 140×40×19 钳口尺寸： Φ7×8 4.5 重量 表体： 280g 测量钳：2×200g 4.6 储存条件 温度：－10℃～50℃ |
 |
|||||||||||||||||||||||||||||||||||||
