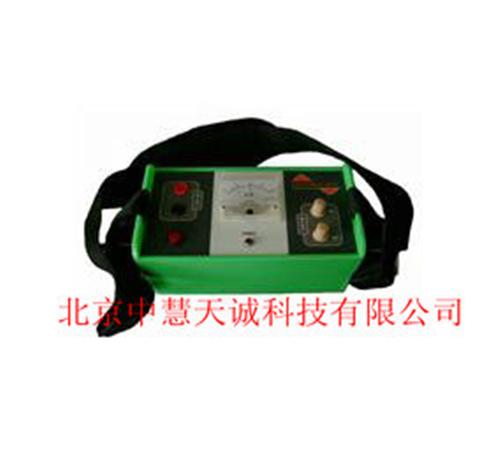

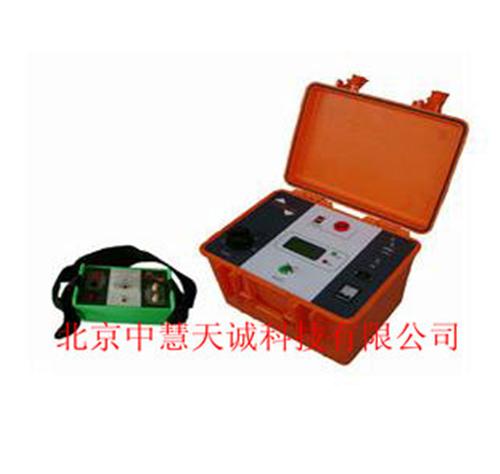

| 交联电缆外护套故障测试仪 型号：HTWHT-08 | 货号：ZH5149 |
|
产品简介 交联电缆外护套故障测试仪主要用于交联电缆外护套的耐压试验，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。 电缆外护套测试仪的输出电压为10KV 及以下，面满足标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和预性试验以及电缆外护套的故障定位。快速准确查找10kv-500kv单芯和三芯高压、压电缆外护套接地故障和泄漏电流偏大等隐患，同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行5kv-10kv,1分钟的直流耐压实验，是10kv-500kv单芯和三芯高压、压电缆运行单位、压电缆工程公司、送变电工程公司的电缆设备维护的仪器。 伴随城网改造的面展开，许多供电局、施工方、甚至设计单位都是次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位困难，有些缺陷点历经多年不能解决，给运行留下了隐患。 110kV及以上电力电缆均为单芯电缆，单芯电缆的护层是电缆的重要组成部分，其缘状态的优劣，直接影响着电缆的使用寿命和电网的运行，其原因有以下3点： a. 护套破损导致电缆金属屏蔽层出现多点接地，金属屏蔽层会产生环流造成损耗发热，导致缘局部过热并加速缘老化，严重影响主缘寿命。 b. 护层缘损伤导致水分侵入，主缘产生水树老化的概率增加，对电缆寿命产生严重影响。 c. 主缘在金属护层被腐蚀处产生电场集中，易产生局部放电和引发电树枝，对电缆的短期运行造成威胁。 随着XLPE电缆的用量增加和电压等的逐年上升，有的电缆敷设现场环境其恶劣,加之大规模基建开挖地面造成电缆受损，实际电缆缘护套破损情况普遍，须予以高度重视。应及时监测电缆缘及外护套缘状态,对护套破损处进行定位、修补，以利于城市地下电网的运行。 110kV及以上高压电缆的非金属外护套都有缘要求，IEC标准要求110kV电缆外护层在竣工试验时能耐受10kV一分钟。高压电缆外护层如果受到损坏，在运行中会造成金属护套的多点接地，将会造成环流损耗，影响电缆的运行，所以进行电缆外护层的检测和故障处理要。 电缆外护套故障测试仪可以进行下列测试：中高压屏蔽电缆上的护套故障预定位、塑料缘层低压电缆上线路接地故障预定位、采用测量跨步电压法可以对电缆故障进行定点。 由于波整流优良的转换效应，此设备适合于将低压电力电缆中的高阻电缆故障转换为低阻故障 护套探测器具有的特性： 连续可调的输出电压，电压范围：2000V、4000V、6000V 和10000 V； 通过电压和电流控制实现过载保护； 低功率故障定位，以避免损坏相邻线路或电缆； 通过来模拟表头来显示电压和电流； 自动放电装置提供了清除残余电荷和将测试物体接地的功能； 通过波整流得到了的高阻故障转换效果 二、外护套测试仪的主要功能： （1）反射法的有力补充，粗测结果准确，性高。 （2）解决波传播特性不好的PVC聚氯乙烯电缆、无铜屏蔽低压电缆故障的主要手段。 （3）测试电压细分为2000V，4000V，10000V三档，适用于不同电压等的电缆。 （4）测量范围无盲区。 （5）降压到零后的仪器自动放电功能。 （6）适用于380V－220kV高、中、低压电力电缆的故障预定位。 （7）适用于380－1000V电缆跨步电压法时的定点。 （8）适用于66kV－220kV电缆外护套故障的预定位和定点。 （9）WHT-08高压发生器同时是电缆故障转换仪，可讲高达500兆欧姆的疑难高阻故障转换为低阻故障。 三、测试原理： 地埋电缆外护套故障的测寻，同电力电缆故障探测一样，一般要经过“初测”和“定点”二个步骤。外护套接地故障的初测（测距）一般采用压降法和电桥法测试。由于电桥法测试有局限性，不能测试多点接地故障，也不能测试三相电缆链式接地连线的故障。本仪器是针对外护套故障的特点，采用压降法初测电缆外护套的接地故障，再用跨步电压法查找故障点，通过两根接地铁钎，寻找土壤中电势点而定点。在故障点处流入大地的测试电流导致故障点处为正负电压峰值转换点，在故障点前接近故障时，跨步电压增加，越过故障后跨步电压减小，并且性改变。在接地故障点正上方时，指针停在零位，此处既为电缆故障点的准确位置。仪器用于交联电缆的外护套故障探测；也可用于地埋线和塑线（无金属护层电缆）故障的探测；还可用作电缆或其它电器的10KV直流耐压试验。 四、性能: 电源输出方式 :直流、脉动2种方式可选 直流电压输出 :电压0至10kV可调 短路电流50-500mA 直流电流输出:50mA-500mA 电压比较法为 :±2% L 定点精度:跨步电压法定点 ±30cm |
  |
