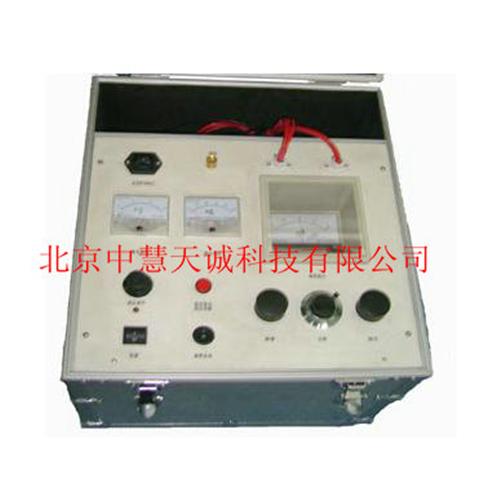

| 电线电缆高阻故障定位仪（高压电桥法） 型号：HT/GDZ-08 | 货号：ZH5131 |
|
产品简介 电线电缆高阻故障定位仪（高压电桥法）基于MURRAY电桥原理而设计，适用于敷设后电线电缆的击穿点（低阻、高阻及闪络型击穿）及击穿但缘电阻偏低点的定位。当然，也可用于电缆厂内线缆的缺陷点定位。粗测电缆故障定位方法有电桥法及波反射法二种。目前波反射法定位仪较普及。其缺点为：部分仪器现场连线复杂，有定位盲区。波形不典型时，要求定位人员熟练掌握仪器，并富有经验才能分辩脉冲波形。有几种电缆故障很难用波反射法查找：如，高压电缆护套缘缺陷点，钢带铠装低压力缆，PVC 电缆，反射波，无法定位。短电缆，无法定位。一些高阻击穿点，在冲击电压下无法击穿，也难以定位。电线电缆高阻故障定位仪（高压电桥法）内含高频高压恒流源，解决了电源对电桥高灵敏放大的干扰难题，电源与电桥合为一体。测量电缆为的高压电缆，采用四端法电阻测量原理，定位精度高。电桥置于高压侧，而操作钮接地。解决了电桥法用于高阻定位的局限性，使电桥法无盲区、、方便的特点得以发挥。 产品特点 设备采用开关电源构成高压恒流源，电压高，电流稳定，体积小，重量轻。 采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。面板上的操作钮处于低电位，通过缘杆操作电桥。 设计的双芯高压橡皮测量电缆，铜网编织屏蔽层接地, 使用。四端电阻测量法避免了引线电阻引入的误差。 高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。 与波反射法相比，电桥平衡法盲区，适用于判断短电缆及靠近端头的击穿点，操作容易。 指标 空载电压：8kV 短路电流：40mA 烧穿功率：150W 定位比例精度： ±（0.2%·L+1）m 重量：10kg 体积：48 cm×46 cm×37 cm 工作电源：工频220V±10% 项指标可调整，还可根据用户需要订做。 |
 |
