一、产品简介:

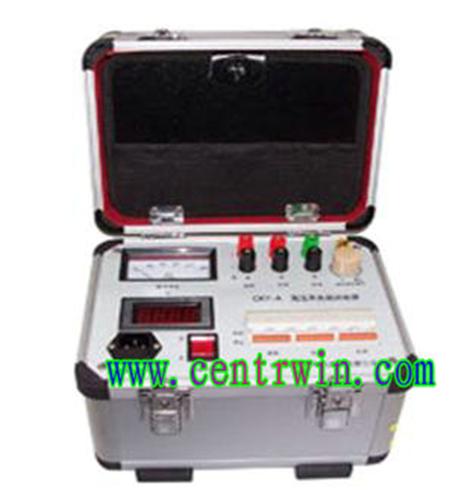

BRDZH-7001开关动作动作测试仪又称开关试验电源 , 是针对电压等的真空、六氟化硫、少油、空气负荷等高低压开关试验 , 检修而设计制造的便携式的直流电源。选择电压灵活 , 体积小、重量轻、使用方便等特点 . 即可作直流电源使用 , 亦可作低电压动作试验 , 是电厂、变电工区、工矿企业检修高压开关的仪器。
详细介绍：
◎用途
?为高压开关的合分闸操作提供操作电源。
?为高压开关的储能提供储能电源。
?测量高压开关的合分闸线圈的动作电压。
二、参数
?工作电源 交直流110～240V 15A
?输出电压 直流25～250V 可调节
恒压输出（线圈动作时电压降幅＜0.5 V）
?输出显示 数字表和指针表双显示
?输出电流 20A（瞬时），电流越小通流时间越长。
?输出回路 储能、合闸和分闸三个回路。
?电压精度 0.5% 纹波系数 1%
?工作环境 温度 -10℃～50℃ 湿度 ≤85%RH
?仪器重量 3kg
三、操作方法
1. 作直流电源时：
①打开电源开关,根据使用要求调节电压电位器，得到所需电压,再关闭电源开关.
②将导线分别接在仪器面板上直流输出“+”“－”两端，然后对应接到所需设备电源输入端,打开电源开关即可使用.
2. 做断路器低电压试验时：
① 分别将测试导线接到仪器面板上“合”“负”“分”端子上，对应接到合、分闸线圈，“+”“－”两端接到储能电机端子上。
② 打开电源开关,调节电压调节电位器，得到所需电压，然后根据需要按下合分闸开关，同时开关同步动作。
注意：1、尽管电源内部设置了短路保护 , 但尽量不要将电源输出短路。
2、仪器电流输出当超过额定时，电源会自动保护。
3、在测试过程中，不允许拆除测试线。
三、仪器配置
主 机 1台
测试线 1套
电源线 1根
说明书 1份
保修卡 1份
|
