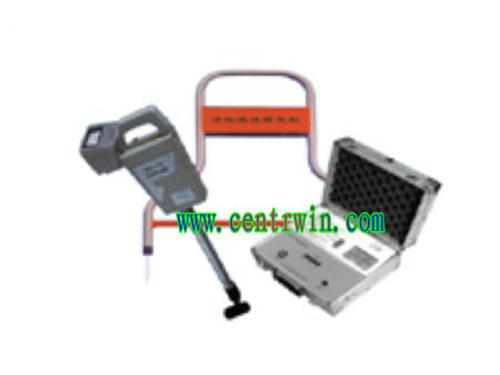

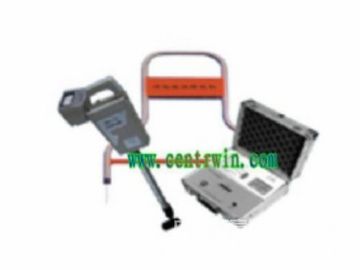

产品简介: 本仪表采用的大规模可编程电路，单片机控制系统，数字化显示，化操作。具有性能稳定、抗干扰能力强、定位简便准确，便于操作和携带等特点。可、便捷、准确地解决光缆金属护套对地缘故障点的查找和定位问题。 产品组成： 发射机：自动测试光缆金属护套对地阻抗，向被测光缆发送信号。 路由接收机：从光缆附近接收信号，探测光缆路由、埋深。 缘接收机（A字架）：探测光缆金属护套的对地缘故障 性能特点： 输出高压用于定位高阻故障。 自动控制增益和输出电压、自动阻抗匹配。 自动电池测试。 缘接收机显示屏有导向箭头，可指引故障点，信号强度可区分轻微与严重故障点。 仪表外观醒目，化操作，坚固耐用，携带方便
主要指标：
发射机
路由接收机
缘接收机（A字架）
输出（入）频率
4.8Hz 石英调制9.8KHz
9.8KHz
4.8Hz
输出功率
2W
输出电压
峰值可达1000V
蜂鸣器
提示发射机的工作状态
故障指示
连续监控故障（范围0～5M欧姆）
电池
12V/7Ah铅酸蓄电池（充满后可连续工作5-12小时）
6节五号电池，连续工作80小时
1节９V集成电池，连续工作100小时，开机时自动检测电池电量
探测路由误差
±２cm
探测埋深误差
±５cm
灵敏度
≥500nV
灵敏度调节
自动
动态范围
>150dB
输出显示
表头
箭头指向故障点，12格条形码指示信号强度，每格为６dB
