产品简介
● 小体积 低功耗 ● 多功能 ● 轻重量 易操作
灵巧 大有作为 轻便、易用、 新一代轻便式数字超声探伤仪 小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如 操作简易：按键少，定义明确，实现单手握持操作 尘水：按 IP65 护标准设计，适应复杂的工业探伤环境 超低功耗：标配锂聚合物电池，连续工作时间长达7小时 性能：分辨率高、穿透力强，满足从薄板到大铸件的探伤 功能齐：以太网通信、动态回放、定时B型显示、探头频率测 量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频) 显示、曲面修正、USB转存
功能与性能 采样速率240MHz，测量分辨率0.1mm 以太网通信，实现探伤仪与计算机的实时双向通信和远程控制 简便的探头回波频率检测功能，快捷掌握探头的中心频率，令探伤评价准确 工作频率范围0.5～15MHz，灵敏度余量高达65dB，分别突显宽频带和高灵敏度的优点 20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号 端点反射法测量焊缝裂纹高度 采用定时扫描方式形成B型图像 内置AWS D1.1/D1.5、API 5UE评价标 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示 RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷波，探伤 AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线 DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量简便 宽视角、高亮度、度的5.7”进口彩色TFT显示屏，细节一览无遗 7分钟的动态短片回放，1500帧的逐查看，实现扫查动态过程记录 3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求 存储500组曲线及波形，满足不同探伤应用及探伤数据存档的需求
项 目
单 位
技 术 数 据
衰减器误差
dB
每12dB ±1dB
垂直线性误差
%
≤3
动态范围
≥30
探伤灵敏度余量
≥65（2.5Z20N探头）
远区分辨力
≥26
水平线性误差
≤0.5
电噪声电平
≤10（1～4MHz）
工作频率范围
MHz
0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选
脉冲重复频率
Hz
分10档可调（20 ～500Hz可调， 但受探测范围、材料声速、脉冲移位、探头零点等限制）
薄板分辨力
mm
≤3（5C10N 探头）
测量分辨力
0.1
探测范围
0 ～ 13000（钢纵波）
脉冲移位
-10 ～1000（钢纵波）
探头零点
μs
0 ～ 200
材料声速
m/s
400 ~ 9999
阻尼
低 / 高
抑制
0 ～ 80
检波方式
负向检波 / 正向检波 / 双向检波 / 滤波 / RF
增益调节
0 ~ 110；分0.5 / 2 / 6/ 12步进调节
以太网接口
实现与计算机（上位机）的实时通信和遥控
探头频率检测
采用FFT计算探头回波的频率
AWS D1.1/D1.5
根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等
API 5UE
根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法
曲面修正
修正斜探头圆管检测时的深度和水平距离 修正模式：内弧 / 外弧
裂纹测高功能
根据斜探头端点反射法计算焊缝裂纹高度
B型扫描
采用定时扫描方式形成B型图像
闸门扩展功能
将闸门内回波放大到整个回波区域
DAC功能
用于制作、设置和应用DAC曲线
AVG功能
用于制作、设置和应用AVG曲线
截图功能
将仪器屏幕存为图片并输出到U盘中

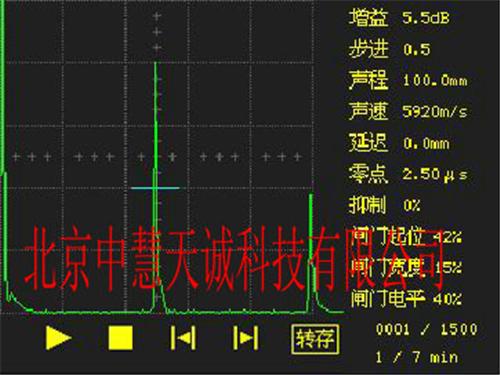

短片回放
约7分钟的回波记录功能
转存功能
通过USB接口把仪器内部数据集转存到U盘中
闸门
闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声
存储
500组数据集，包括仪器设置、探伤状态和回波图形等
自动增益功能
使闸门内回波幅度自动调节到指定幅度 幅度设置：40% / 50% / 60% / 70% / 80% / 90% /
峰值记忆功能
显示波形包络
峰值回波功能
记录包含回波的回波波形
冻结功能
冻结屏幕波形
自动校正功能
用于校正材料声速与探头零点
角度测量功能
用于测量探头角度
显示屏
高亮度5.7"彩色TFT液晶显示屏, 320×240像素
工作时间
h
≥7
工作电压
V
9～12 DC （外部电源）， 6.0~8.4（电池）
工作温度
℃
－10~40
重量
kg
约1.15（含电池）
尺寸
152 × 240 × 52（宽×高×深）
