产品简介

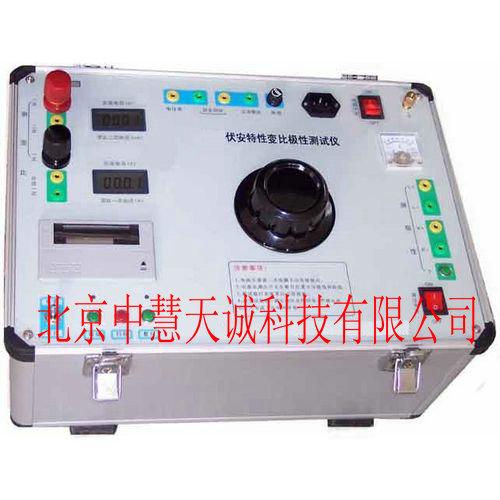

SHJAUDI-10型自动CT伏安特性测试仪是开发的新一代型综合测试仪。本产品是我公司在经过大量的市场调研、严格的现场测试、鉴定认证之后投放市场的，伏安特性测试仪采用多处理器架构和的制造了产品性能稳定，功能完备，自动化程度高，测试效率高，在处于水平。本仪器重量轻，携带方便，可轻松完成多项试验，是一台既优的多功能实验测试仪。 伏安特性测试仪功能和特点： 2.1自动型测试仪 设定输出电压、输出电流和记录步长，装置将自动的将伏安特性曲线测试并描绘出来，省去了手动调压、人工测试及数据处理等工作，大的提高了测试效率，操作简单、快捷。 2.2旋转鼠标操作 采用进口观点旋转鼠标操作。面取消面板按键、开关、控制旋钮等常规控件。操作方便简单，易学易用。 2.3功能 可进行保护用电流互感器的5%和10%误差曲线测试、伏安特性测试、变比性测试、二次负载测试、通流试验等，单机测试的历史数据可上传至计算机进行处理。 2.4不接触测试，性高 设定好后完要人工接触被测试设备而自动进行测试。可使测试人员远离高压电路，确保人身，性高。 2.5自带大屏幕LCD和打印机 汉化图形界面，测试时直接显示伏安曲线图，清晰美观，操作方便；可打印曲线图及测试数据。 2.6自带大容量非易失存储器 可存储250组测试数据，掉电丢失数据，可测完回办公室调出打印或上传至计算机保存。 2.7双操作模式 可单机操作，也可通过RS232通信接口连接笔记本进行操作。 2.8实时时钟显示 自动记录测试时间，方便查阅测试记录。 1、输入电压：交流220V或380V，50HZ，自动识别输入电压。 2、工作环境温度：0-40摄氏度 3、输出电压： 输入交流220V时，输出0-500V-1000V; 输入交流380V时，输出0-1000V。 电流：瞬时电流。测变化比时为600A。 输入交流220V时，输出0-400A; 输入交流380V时，输出0-600A。 外接升流器时为1000A。 伏安特性测试时为15A。 4、数字电压表测量范围：0-9999V：分辨率：0.1V。作电流显示时：0-9.9A;分辨率：0.1mA。 5、数字电流表测量范围：0-9000A，分辨率：0.01A。 6、误差：I≦1%，U≦1%。 7、测CT变比时，可自动计算变比值，并打印数据和计算结果。 8、测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。 9、外形尺寸：长×宽×高＝470×340×260mm3。 10、重量：23Kg。
主要参数： 1.输入电源：220V/380V（自适应） 2.伏安特性测试： 输出 550V/1000V 15A（） 电压测量 1000V 0.2（分辨率 0.1V） 电流测量 20A 0.2 （分辨率 0.01A） 3.变比测试： 测量范围 1------30000/5 0.2 升流器输出 600V------1500A（选配） 电流测量 1500A 0.2 二次电流测量 15A 0.2 主机输出至升流器 10KVA 4.仪器工作电源： 220V±10% 50HZ 5.体积：400x300x280mm 6.重量：18Kg
