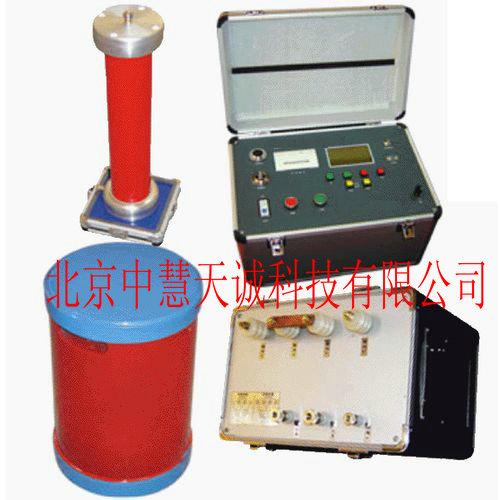

变频谐振串并联试验装置 型号：SHJYD-2000

 产品简介

对于一个电抗器（其电感为L）和电容器（其电容为C）组成的串联LC谐振电路而言，他都有一个固定的频率f=1/2π根号LC，当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压，而大多数的被试品以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就可构成该套装置。

产品指标：

1,环境温度： -10℃～45℃
2, 工作湿度： ≤90%
3,海拔高度：≤2000m
4,电源输入： 380V±10%三相或 220V±10%单相(10kW以下),50Hz
5,额定试验容量： 0～5000kVA
6,谐振电压： 0～1000kV
7,频率调节范围： 0.1～300Hz
8,系统测量精度： 1.0
9,频率调节分辨率：0.02Hz
10,不稳定度：≤0.05%
11,输出波形： 正弦波
12,波形畸变率：≤0.5%
13,噪声：60dB
14,电抗器Q值： 30～120
