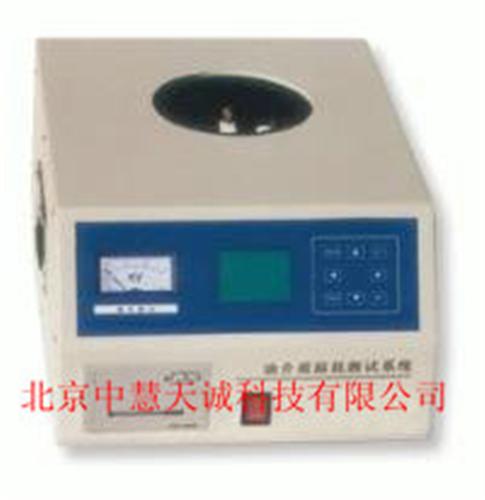

产品简介 一.概述 本仪器是测量缘油介质损耗（tgδ）的测量仪器。该仪器采用高精度标准电容器和数字电桥，数字升压系统一体，测量精度高，稳定性好，操作方便，效率高等优点。测量自动进行，结果由大屏幕液晶显示，配有微型打印机打印结果，并具有室温，湿度测量显示功能，是测量缘油介质损耗的产品。 二.主要指标 范围：0～50% 介损分辨率：0.001% 电容量测量范围：10PF～200PF 电容量分辨率：0.01PF 介损测量精度：±（1%读数±0.02%） 电容量测量精度：±（1%读数±1.0PF） 测量电压范围：1KV～2.5KV 测量工作方式：正接法 工作电源：AC220V±10% 50HZ 使用环境：温度0～40℃ 湿度≤85% 外型尺寸：400×400×165（㎜） 重量：10 三.面板布置及说明 四.工作原理 其工作方式为正接法，都由试品低压端取电流信号，X通道和N通道分别对试品信号，标准信号起放大，滤波和整形作用，由于两个通道特性不完一致，仪器在每次测量前进行自动校正，以测量精度。 五.使用方法 由于通常油杯由三个部分组成：1，屏蔽；2，低压测量（低压端）；3，测量（高压端，油槽）。 所以本仪器可由高压输出端接油杯高压端的测量，低压Cx信 号端即低压测试线（芯线）接油杯的低压测量，屏蔽线接其屏蔽。 六.操作准备 将仪器后板上的接地端与接地网连接。 将高压输出端接到温控仪高压端（油槽）。 将低压Cx信号端及屏蔽端（同一根线）接上油杯。 将与外部220V电源连接的电源插头插在电源插座。 合上总电源开关 附：此时将控温仪温度调至设定温度，并加温至恒温。 七.测量操作 八.注意事项 1.通电前仪器须接地，不良接地会引起危险，或导致数据不稳定。 2.油杯和测试仪高压输出端对地要求严格缘，若两之间短路，将导致仪器不能正常工作。 3.测量完毕，应记录或打印有关数据。 4.高原插座和高压线有危险电压，接线时应断电。 5.高精度测量时，应使用屏 蔽插头连接试品（油杯）。 九.保护功能 本机内设有多种保护线路，当外部高压与地短路或过流时，活自动切断高压电源保护本机及其他设备，并在液晶显示屏上有中文信息提示，本机还具有输入电压超过250V时的过 压保护作用，并能显示故障类型。试品短路，击穿，过压或高压电流波动时能自动快速切断高压。 十.打印机 打印机纸宽44㎜，换纸时要拉出打印机整体，将纸送入进纸口并按走 纸键，换色带时取下上盖，色带要平直压住打印纸。显示断据后按打印键即打印有关数据。 十一.仪器成套性 自动介质损耗测试仪 一台 高压测试线 一条 信号测试线 一条 电源线 一根 打印纸 二卷 使用说明书 一本 产品合格证 一张
