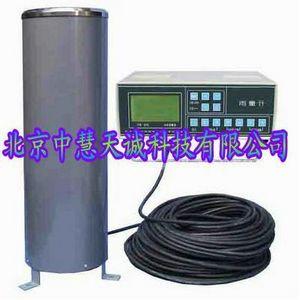

自记式雨量计/翻斗式雨量仪 型号：ZH10074 |
|
|
产品简介: 自记式雨量计是用来测定大气中的连续降水情况的仪器。本仪器采用化采样及记录方式，具有测量准确、使用方便等特点，可连续记录一个月内的降雨情况，并可与计算机内相连接进行观测及记录。 参数： 测量口径：Φ200mm 测量范围：0-4mm/min 记录时间：30天 蓄水量：3.5L 测量精度：0.1mm 测量范围：0-999mm 电源：充电电池供电 重 量：15kg 带电脑接口RS485 包含雨量传感器 + 100米电缆+记录仪主机和计算机连接打印 配套使用软件 使用方法: 将记录仪后485接口用连线连接至485-232接头,再插入到电脑的232口中,打开软件,如COM口正常,则串口号下指示为,如串口不能用则显示红色,软件可设置自动刷新及手动刷新数据,并可设置时间段读取数据值(注意时间段须在当前值内并不超过30天,因数据量较大,建议查询时间段不要超过3小时,查询后自动生成对应时间的数据文件.可用EXCEL进行编辑及图表制作等. (软件启动时有提示点确定即可) 雨量计使用说明 1. 概述 雨量计是用于自动测定降水情况的仪器。本仪器采用翻头斗式雨量传感器，具有测量准确，显示直观，使用维护方便等特点，记录仪采用固态存储方式，可连续记录一个月内的雨量数据，并可与计算机相连接进行观测及记录。本仪器可应用与大中院校以及农业，林业等单位用于对降雨量进行测定。 2.指标 测量口径：200mm 测量范围：0---4mm/min 记录时间：31天 通讯接口：485（通过转接头连接电脑232口） 电源：DC5V 重量：15KG 单次充电连续工作时间：>100小时 3.结构简述 雨量计由雨量传感器，连接电缆，记录仪等组成。 雨量传感器由承水器，导水漏斗，传感器，安装架，盖等组成。承水器口径为200mm，通过锥形导水漏斗将雨水导入内部传感器装置进行测量，通过连接电缆对降雨量将数据传送至仪器内部单片机进行处理并储存，同时在仪器显示屏上对当前雨量值进行显示。同时可对历史雨量变化曲线进行显示，通过按键操作，可查阅不同日期及不同P时间段内的雨量变化。 4.使用方法 a.选择空旷平坦的位置修筑一水泥平台，按雨量传感器三固定脚位孔在平台上预埋三个固定螺丝（如安装在屋顶或现有水泥平台上，可直接打孔加膨胀螺丝固定），再将雨量传感器牢固安装。 b.将传感器电缆引入室内，插入室内主机后侧信号输入插座内 c.仪器使用内置电池前需对内部充电电池进行充电，充电时将随机配备的电源适配器插头插入仪器后面板上的电源输入插孔内。再将电源连接只`220V电源，此时“充电”指示灯点亮（充电时间大约在5-8小时）当“完成”指示灯点亮时表示电池已充足点，可进行正常使用。 d.使用时按下仪器后面板上的电源开关，液晶屏点亮，显示“8234雨量计”后即转入正常测量状态，同时状态指示灯间隙闪亮，表示仪器处于正常工作状态。显示屏下方为当前时间（日期/时间）及当前雨量值。左侧小计值为本日降雨量的统计值，共计值为当月仪器开机到当前时间的降雨量总计值，右上方为降雨量曲线，X轴为对应时间，Y轴为对应雨量值，通过对功能按键的操作可以观测到不同时间的降雨量。 仪器正常使用时须连续开机，共计雨量为当前日期前每日第24时的雨量统计值，如仅测量中间一段时间将不计入共计值内。 5.功能操作 a.调整/确认 按键：该杆件为时间及日期调整功能键，开启电源后，如果显示的时间及日期值与当前日期/时间不一致时，可按一下此键进入日期/时间调整状态。同时显示屏也进入调整显示状态，按“<”，“>”按键则时间上方光标左右移动，光标锁对应位置即为对该数数值进行调整。按“上箭头”，“下箭头”即可对该位数据进行调整，调整完毕再按“调整/确认”即回复到测量显示状态，同时屏幕时间也显示为调整后的时间。 b.显示及查阅：面板按键分布 “显示”按键：当需要对当前状态进行观测及对历史记录进行查阅时，按此键即进入该状态。按下该键，则显示屏背光点亮，屏面显示当前测量状态及数据，当停止操作一段时间后仪器自动进入省电测量状态，先是显示屏背光关闭，间隔一段时间后屏幕显示关闭，在省电模式下，仪器仅状态指示灯闪亮，表示仪器在正常工作。如需要再次进行观测，则再按一下“显示”按键即可（在省电测量模式下，启动显示须先按“显示”按键，否则按其他按键均无反应）。在查阅显示历史记录时，按该键即回复到当前测量显示状态。 注：在少数情况下，当仪器受干扰数据显示紊乱时，可按“显示”按键将屏面重新刷新到正常状态。 “X 范围调整”：正常显示下显示屏显示时间间隔为3小时，当需要观察6/12/24小时内的测量数据变化时，可按该键进行查阅，当需要回复到当前测量显示状态时，只需要按下“显示”按键即回复到3小时格式显示并显示当前测量状态，按“》” 键为由3小时至24小时段增大显示范围。 “Y”范围调整：按“上三角”，“下三角”按键可调雨量的显示范围。该功能仅在查阅历史记录时，正常显示下为自动跟踪显示区域，即显示范围与当前屏测量值区间相匹配。 “页面转换”，按“《”，“》”可对测量历史记录进行分段查询显示。 c.计算机接口：本仪器与计算机连接口为485接口，传输距离大于200米，可通过双绞线及485-232接口与计算机相连接，通过计算机及相关软件（选配）可对当前测量值以及历史记录值进行显示分析。 d.当内部电池电压偏低时，仪器会显示“电池不足”标记，此时仪器将不再记录数据，应及时对记录仪进行充电后使用（充电同时也可正常工作）。 6.注意事项 a.承水器应经常保持清洁，每月至少进行清洗和检查，平时不用时可将尘盖盖好。 b.当长期不使用时，应每隔2-3个月对仪器进行通电使用，以确保仪器正常工作。 c.室内仪器不宜长期放置在多尘潮湿环境里，不得将仪器放在有腐蚀性气体或烈日暴晒。 6.装箱清单 记录仪主机 1台 雨量传感器 1套 电源适配器DC5V 1个 插头接口 2个 使用说明书 1本 合格证 1张 www.centrwin.com www.ghitest.com |
|
