工频电气强度测试仪/耐压介电强度测试仪
  • 工频电气强度测试仪/耐压介电强度测试仪
  • 工频电气强度测试仪/耐压介电强度测试仪

    产品报价: 6000
    品  牌:北京冠测
    产品型号:ASTM D149
    适用范围:高教 职教
    所在地区:北京 昌平区
    应用学校:理工大学
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    产品分类
  • 电学性能检测仪器
  • 海绵性能检测仪器
  • 橡塑材料检测仪器
  • 燃烧测试仪器
  • 热物理性能检测
  • 电线电缆测试仪器
  • 粉尘微粒测试仪器
  • 制样机
  • 科研仪器
  • 力学性能检测仪器
  • 热门产品
    详细说明

    工频电气强度测试仪/耐压介电强度测试仪

    DDJ-50KV(5万伏)

    满足标准:GB/T 1408-2006 绝缘材料电气强度试验方法

    GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

    GB/T3333 电缆纸工频电压击穿试验方法

    HG/T 3330绝缘漆漆膜击穿强度测定法

    GB/T 12656 电容器纸工频电压击穿试验方法

    ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

    一、工频电气强度测试仪/耐压介电强度测试仪适用范围及功能

    主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。

    本仪器由电脑控制,是我公司自主研发的全新第二代介电击穿检测仪器,本仪器电子控制系统是通过西门子PLC控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,软件操作使用方便,能够实时显示动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,调节范围在10V-5000V/S,处于国内领先地位(国内能达到此功能的厂家),使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印试验数据。

    本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流,同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便,性能稳定,安全可靠。

    二、工频电气强度测试仪/耐压介电强度测试仪软件功能:

    01、软件平台:WINDOWS窗口操作平台,界面直观,便于操作

    02、曲线显示:在实验过程中可以动态显示试验曲线

    03、数据导出:可以对试验结果导入EXCEL表格

    04、实验报告:可以人为设置报告名称,并对实验报告进行打印

    05、试验方式:可以根据需求对直流试验和交流试验进行灵活选择

    06、试验方法:可以根据需求自行选择击穿电压、耐压试验、梯度试验

    07、参数设置:可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

    08、试样设置:可对不同标准的试样参数灵活设置

    09、人员管理:设置用户名及密码,不同的操作员登入进行不同的试验,互不影响

    10、标准选择:含有不同标准,可根据需求自行选择

    11、连续操作:连续操作试验时,可直接在软件里结束试验,进行二次试验

    三、技术要求:

    01、输入电压: 交流 220 V
    02、输出电压: 交流 0--50KV ;
    直流 0—50 KV
    03、电器容量: 3KVA
    04、高压分级: 0--5KV; 0-10KV; 0--20KV;0--50KV

    05、升压速率:10-5000V,在此区间内可以手动设置,目前国内能达到此功能的仪器


    06、试验方式:
    直流试验:1、匀速升压2、梯度升压 3、耐压试验
    交流试验:1、匀速升压 2、梯度升压 3、耐压试验

    07、击穿判停方式:1、电压判停 2、电流判停
    08、电压试验精度: ≤ 1%

    09、电极规格:1、片材电极 ¢25mm 两个 片材电极 ¢75mm一个

    2、漆包线电极 两个

    3、管用电极 两个

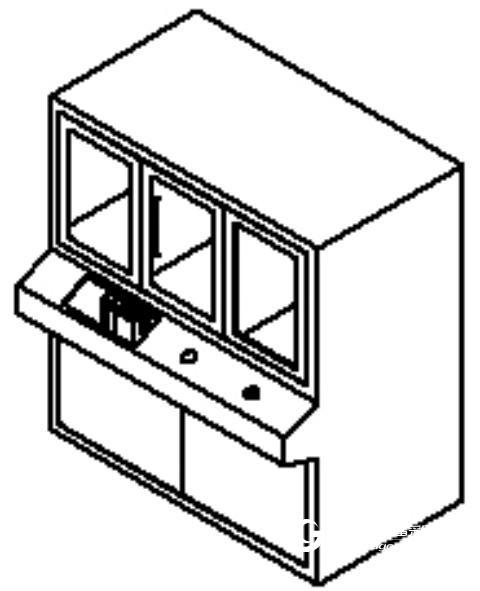

    10、主机尺寸:长宽高-1000*700*1500(MM)

    11、操作台尺寸:长宽高-800*700*650(MM)

    12、防护罩材质:白色透明有机玻璃

    13、油槽尺寸:长宽高-300*200*150

    14、设备重量:约100KG

    工频电气强度测试仪/耐压介电强度测试仪


    工频电气强度测试仪/耐压介电强度测试仪
