高电压小电流耐电弧测试仪

<

•

>

产品报价： 面议

留言咨询

产品热度：加载中

品　　牌：北京冠测

产品型号：NDH-B

制造厂商：北京冠测精电仪器设备有限公司

适用范围：高教

所在地区：北京 昌平区

应用学校：理工大学

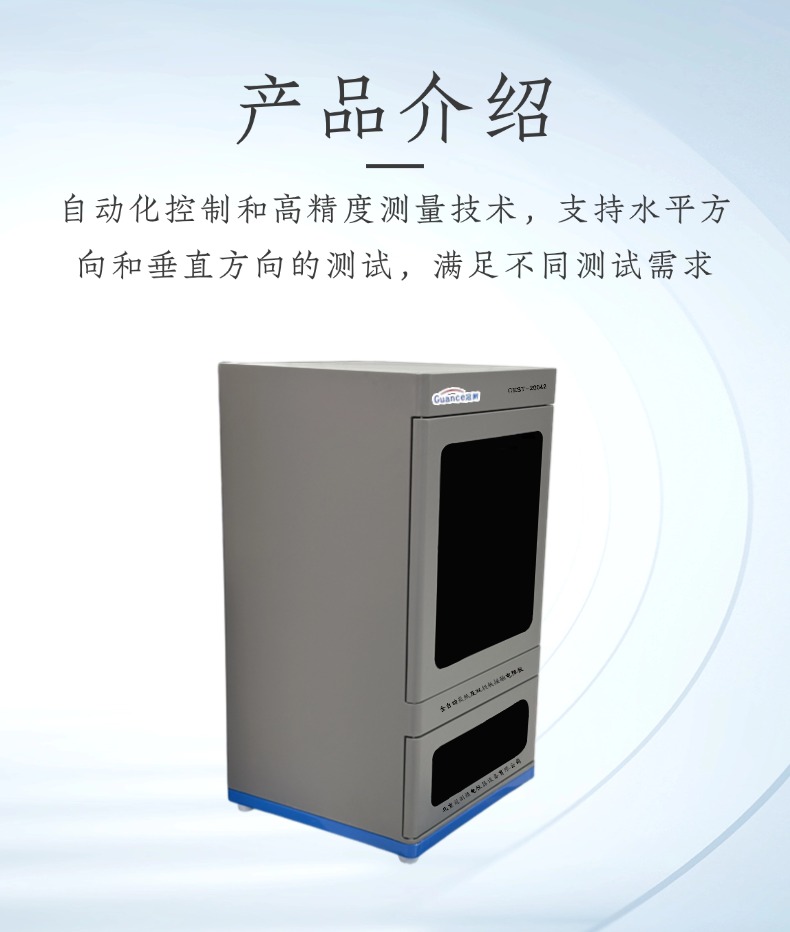

　　高电压小电流耐电弧测试仪

　　耐电弧测试仪-10寸触摸屏

　　一概述

　　NDH-B型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同IEC61621-1997）及ASTMD495等标准的要求设计制造的，并符合IEC 149、UL 746A等试验方法。本仪器由绝缘标准制定单位全国绝缘材料标准化技术委员会监制。

　　主要用于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料的耐电弧性能及其分级评定。

　　四标准配置

　　五、工作原理

　　本测试仪是在相距(6.0±0.1)mm或(6.35±0.1)mm的两电极上，按试验方法规定的规律（见试验程序表），由间歇到连续地施加12.5kV工作电压和(10～40)mA的电弧电流，直至试样失效。记下从试验开始到试样失效的总时间（s），即为该试样的耐电弧。试验电压的产生是由220V交流电压经调压器T₅，再由高压试验变压器T₄而产生。试验电压12.5kV由调压器T₅调节获得。试验电流的大小和通断时间，PLC控制接在调压器T₅和高压试验变压器T₄之间的四路固态继电器及中间继电器开关和串联电阻而获得。

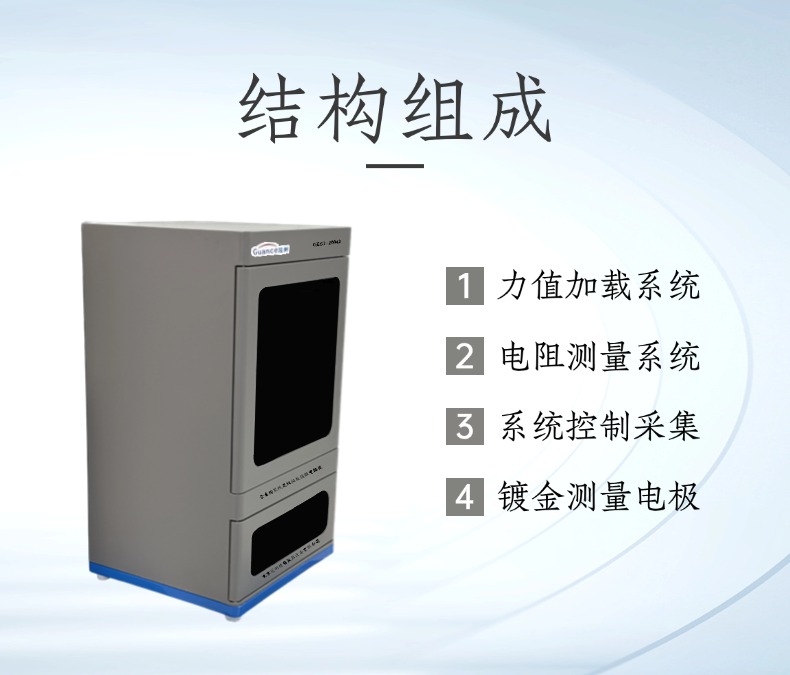

　　六、结构组成

　　本仪器分左右结构。左侧上部为小试验箱，内置试验电极系统、高压输出插孔、试验电流表等；用钢化玻璃门封闭，便于观察并确保安全。低压接线柱装有高压回路的保护电阻等，左侧下部为高压试验变压器和调压器。

　　仪器右侧为电气箱，内部有控制系统的PLC和触摸屏以及各种控制电路。

　　七、实验前准备

　　1.标准试样至少5块，试样上下表面平整光滑无毛刺飞边。

　　2.试样厚度在3mm^+0.4mm

　　3.工业酒精若干

　　4.纸巾若干

　　5.去离子水

　　八、操作步骤试验程序如下：

　　高电压小电流耐电弧测试仪

　　二功能特点

　　1 本机为左右一体结构，右边为操作系统，左边为试验箱。

　　2 本产品采用zui新智能控制技术，通过选择程序（IEC或ASTM）可自动进行试验，并在工业触摸屏显示试验过程和结果。

　　3 控制系统采用西门子的PLC和触摸屏通信进行控制。

　　4 安全性能良好，抗干扰能力强，测试精度高。

　　5 自动化程度高，按照设定的试验要求，自动升压到设定的电压后，自动完成试验并自动归零。

　　6 在试验过程中，有高压灯塔实时闪动警示

　　7 具有电流表和软件双重显示，保证测试电流的准确性

　　8 在试验过程中可通惰性气体，便于在做特殊要求试验时，不被氧化

　　9 电压和电流具有自动校验功能，方便计量和校准

　　三主要技术参数

　　1 电弧通断时间误差：小于 ±1ms

　　2 调压器容量：1kVA   变压器：1KVA，0-20KV

　　3额定试验电压：12.5kV

　　4试验电压精度：3%

　　5电流控制精度：±3%  电流测量精度：1.5%

　　6电极对试样压力：（0.5±0.05）N

　　7电极材料：钨棒

　　8电极距离：（6.35±0.1）mm（IEC）（6.0±0.1）mm（ASTM）

　　9使用环境温度：（23±2）℃

　　10 使用环境湿度：（50±5）%

　　11.输入电压交流220V，输出交流电压0-17.5KV

　　12.实验电流：10mA—20mA—30mA—40mA

　　13电源：220V/50Hz  3KW

　　高电压小电流耐电弧测试仪

　　塑料材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示，单位是秒。

　　塑料材料抵抗由高压电弧作用引起变质的能力，通常用电弧焰在材料表面引起碳化至表面所需的时间表示。

　　随着电力需求的日益增长及电力电子技术的快速发展，输送电设备的容量越来越大、连续运行的时间越来越长。与此同时，输送电设备运行过程中会产生大量热量，然而多数用于输送电设备的绝缘材料导热性能很差，不利于运行过程中产生的热量及时消散。

　　以聚乙烯（PE）为例，作为一种绝缘性能优异的聚合物材料，聚乙烯广泛应用于各种电力电缆，但自身较低的热导率并不利于其在大容量输电电缆方面的进一步应用。输送电设备运行过程中，热量的不断累积会造成设备运行温度的上升，一旦运行温度超过设备所能承受的临界值，将导致设备性能的下降、寿命的缩减甚至事故的发生。此外，电力系统中绝缘劣化乃至故障的发生往往与绝缘材料的异常发热现象紧密相关。

　　针对上述问题，研制具有高导热性能的复合聚合物绝缘材料为解决电力设备中的发热、导热、散热问题开辟了新的思路。本研究分别以微米氮化硼和微纳米混合氮化硼颗粒作为填料，制备了填料质量分数各异的两类聚乙烯/氮化硼复合材料。
