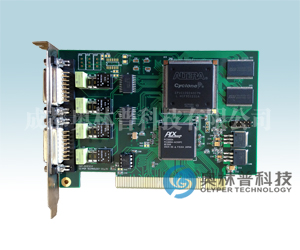

OLP-9101 PCI接口 1~2通道双冗余 单/多功能 MIL-STD-1553B通讯模块

概述

OLP-9101是奥林普科技研制开发的PCI总线接口MIL-STD-1553B通讯模块，具有非常高的性价比，可以应用于MIL-STD-1553B系统的测试、仿真。该产品提供多2通道，双冗余，单功能/多功能模块。

OLP-9101遵循GJB 289A-97标准，综合了通讯与测试功能。

OLP-9101提供支持多种编程工具的32bit的动态链接库，方便用户在不同的环境下进行二次开发。

奥林普科技还为用户的应用开发提供专业的软件开发指导，提供标准的DLL和丰富的源程序。

功能介绍

*完全遵循MIL-STD-1553B Notice2规范

*可软件设置直接耦合、变压器耦合

*中断可编程

*支持自测试

*BC模式（总线控制器）

BC帧可编程

消息间隔可编程

非周期性消息可动态插入

数据双Buffer

可编程重试

BusA、BusB可选择

支持分支跳转消息

支持错误注入

*RT模式（远程终端）

单数据Buffer

双数据Buffer

子地址循环数据Buffer

非法命令可编程

支持错误注入

*BM模式（总线监视器）

消息记录

监视数据可编程过滤

接收时间戳

*单功能/多功能

MIL-STD-1553B在使用时分为单功能和多功能。单功能为在同一时刻只能设置为BC、RT、BM中的一种模式；多功能为在同一时刻可以同时设置为BC、RT、BM，一般应用在大、中型系统的测试、仿真系统。

技术指标

通 道 数： 单通道/双通道

通讯速率： 标准1Mbps（选配2Mbps，4Mbps）

时间戳： 　分辨率1us

物理尺寸： 140×98mm(长×宽)

总线特性

PCI Specification 2.1

32bit/33MHz

5V PCI signaling

共享中断INTA#

环境

工作温度：0℃～+70℃/-40℃～+85℃

存储温度：-25℃～+85℃/-55℃～+125℃

相对湿度：5～95%，不凝结。

电源

电压 +5V 电流 500mA+400mA/通道

驱动软件

支持Windows9x/2K/XP/Vista/Win7

Linux/VxWorks驱动可选

支持LabWindows CVI/Labview/Microsoft VC++/VB/Delphi/C++Builder等开发工具

应用软件

MIL-STD-1553B Data Bus Analyzer

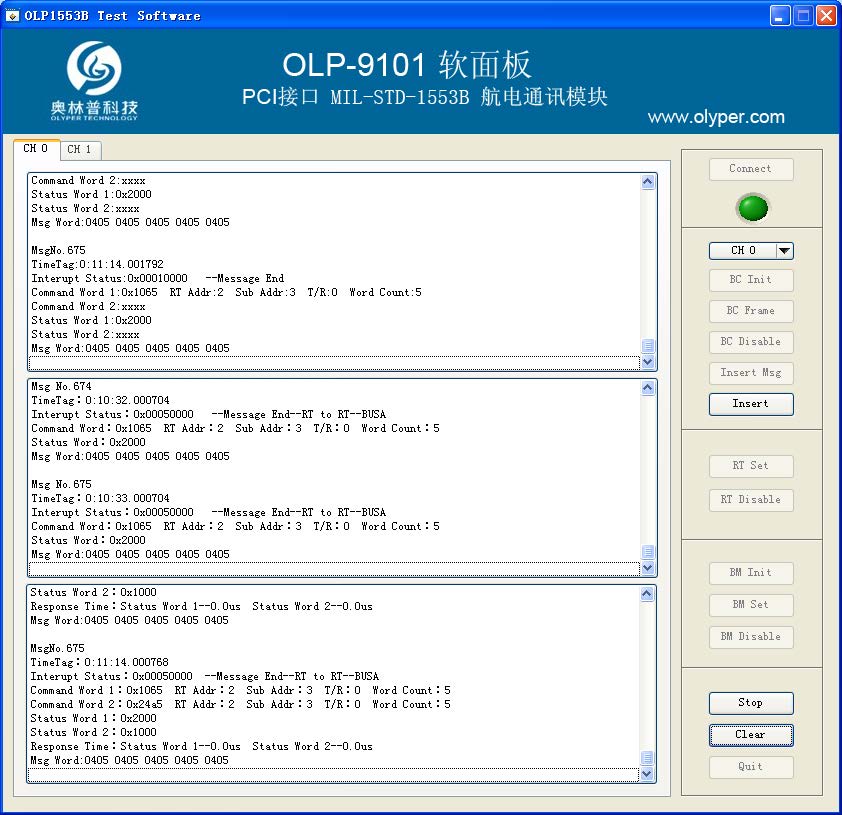

OLP-9101 PnP软件及源代码

质保及服务

奥林普科技提供的所有模块级产品，均有如下承诺：

一年质量保障

终身技术支持
