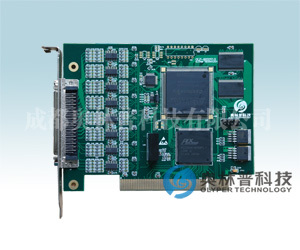

OLP-9233 PCI接口 64路单端/32路差分高精度数据采集模块

概述

OLP-9233是一个标准PCI总线的模拟电压采集板卡，模拟电压输入通道为单端64通道/差分32通道；A/D分辨率16bit；各通道输入满量程为±40V；每通道自带的三阶Butterworth低通滤波器可以有效滤除低频信号中混淆的噪声。

OLP-9233模拟输入信号经过多路器到达ADC输入端，ADC扫描频率可到1MHz。各通道的信号经过AD转换后数据被放入各自的存储空间，CPU可以随时访问存储器里的数据。

OLP-9233的触发方式有软件触发和外触发。

OLP-9233提供支持多种编程工具的32bit的动态链接库，方便用户在不同的环境下进行二次开发。

奥林普科技还为用户的应用开发提供专业的软件开发指导，提供标准的DLL和丰富的源程序。

技术指标

输入通道数：64路单端/32路差分

ADC分辨率：16bits

ADC转换率：1MSPS

直流精度：±0.2%FSR（用平均值计算）

交流精度：＜±0.3%FSR(f＜1KHz，1V以上)

信号输入：单端/差分可程控

输入范围：±40V/±10V

输入阻抗：1MΩ//20pF

带宽：直流DC～1KHz；交流0.3Hz～1KHz。

通道间相差：2o(f＜50KHz)

通道隔离度：优于80dB

存储器深度：2MByte

触发 下列触发的OR或AND组合： 外触发； 电平触发； 软件触发。

物理尺寸：长138mmX宽106mm

总线特性

PCI Specification 2.1

32bit/33MHz

5V PCI signaling

共享中断INTA#

环境

工作温度：0℃～+70℃（可提供宽温产品）

存储温度：-25℃～+85℃

相对湿度：5～95%，不凝露

电源

电压 +5V 电流 1A

驱动软件

支持Windows9x/2K/XP/Vista/Win7

支持LabWindows CVI/Labview/Microsoft VC++/VB/Delphi/C++Builder等开发工具

应用软件

OLP-9233 PNP软件及源代码

质保及服务

奥林普科技提供的所有模块级产品，均有如下承诺：

一年现场质量保障

终身技术支持
