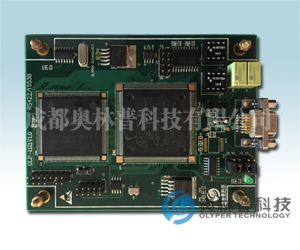

OLP-1121 RS232/422/485转1553B总线模块

概述

OLP-1121是奥林普科技研制开发的自定义接口RS232/422/485与1553B总线协议转换模块，具有非常高的性价比，可以应用于MIL-STD-1553B系统的测试、仿真。该产品提供1通道，单功能/多功能模块。

支持1通道RS232/422/485接口，通讯速率可定制，默认为115200bps

OLP-1121遵循GJB 289A-97标准，综合了通讯与测试功能。

OLP-1121产品采用+5VDC电源供电，功耗低。产品具备故障指示功能，即设计有反映特征信号的测试状态指标灯。产品能通过自检指令实现自检功能。

技术指标

*完全遵循MIL-STD-1553B Notice2规范

*可软件设置直接耦合、变压器耦合

*BC模式（总线控制器）

BC帧可编程

消息间隔可编程

非周期性消息可动态插入

数据双Buffer

可编程重试

BusA、BusB可选择

支持分支跳转消息

支持错误注入

*RT模式（远程终端）

单数据Buffer

双数据Buffer

子地址循环数据Buffer

非法命令可编程

支持错误注入

*BM模式（总线监视器）

100消息记录

监视数据可编程过滤

支持时间戳，分辨率1μs

RS232/422/485：波特率：115200bps，数据位：8位，停止位：1位，检验方式：无

尺寸：110mm×84mm

重量：75g

环境

工作温度：-40℃～+85℃

存储温度：-55℃～+105℃

相对湿度：5～95%，不凝结。

电源

电压 +5V 电流 500mA

驱动软件

支持Windows9x/2K/XP/Win7

支持LabWindows CVI/Labview/Microsoft VC++/VB/Delphi/C++Builder等开发工具

应用软件

OLP-1121 DSP Demo软件及源代码

质保及服务

奥林普科技提供的所有模块级产品，均有如下承诺：

一年质量保障

终身技术支持

订货信息
