(使用方法)

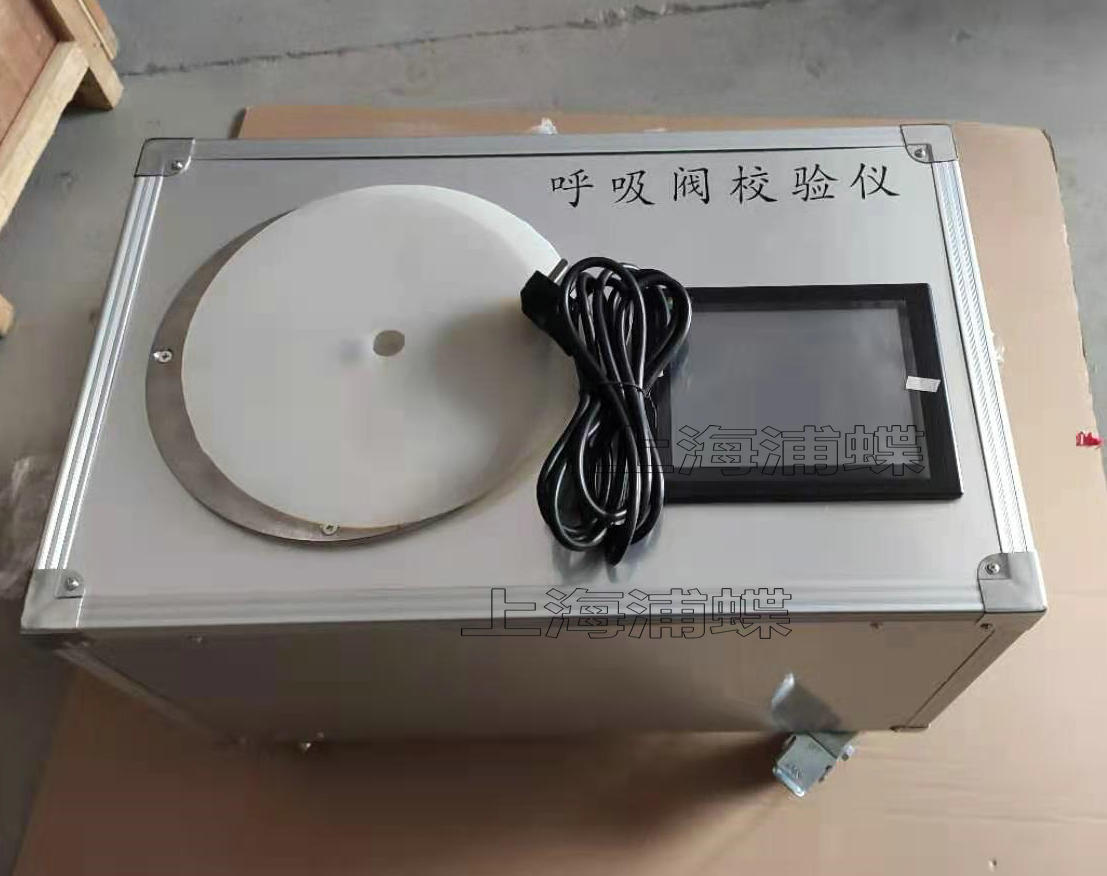

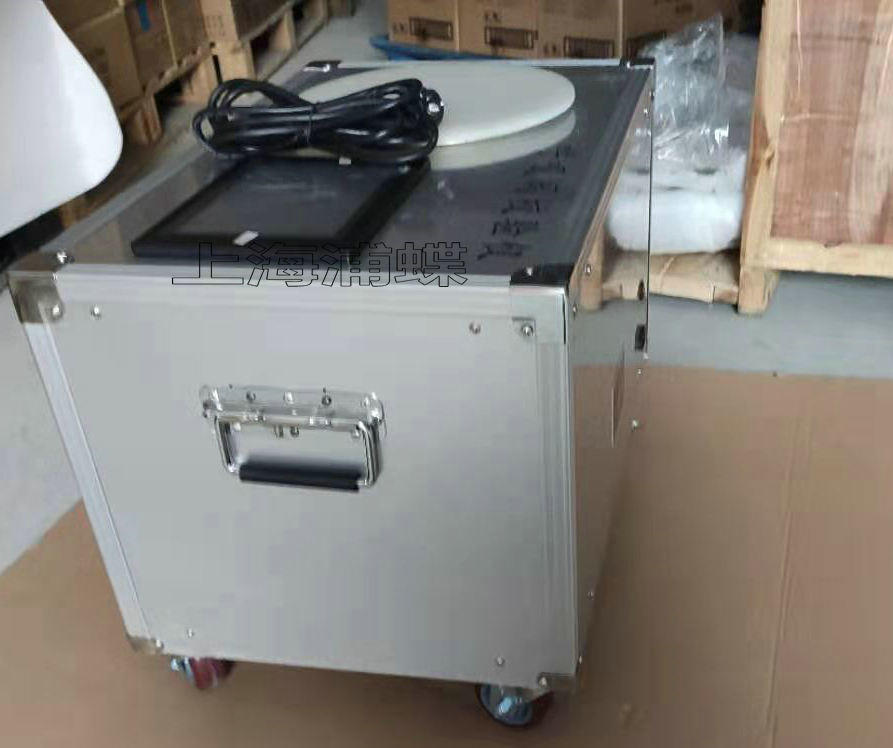

便携式呼吸阀校验仪用于校验各类呼吸阀的精密仪器,具有检测精度高，体积小,重量轻,方便携带等特性；呼吸阀校验仪,
装卸方便；适用范围广,从DN25至DN300各类呼吸阀都可校验核准；具有在现场校验呼吸阀的呼出,吸入开启压力的特点,已在石油化工行业各类物资储备中心得到广泛应用.
(技术参数)
型号：YLSQ/HXF-III
| 序号 | 项 目 | 技 术 指 标 |
| 1 | 检测阀体口径范围 | DN25～DN350mm的各类呼吸阀 |
| 2 | 测量压力范围 | -2～5Kpa，-5～15Kpa（选配），-15～50Kpa（选配） |
| 3 | 测量精度 | -2～5Kpa,±1%FS |
| -5～15Kpa，±0.5%FS | ||
| -15～50Kpa，±0.5%FS | ||
| 4 | 供电电压 | AC220V |
| 5 | 外形尺寸 | 645×403×462（L×W×H，mm） |
| 6 | 重量 | 约40Kg |
工作原理
呼吸阀校验仪是利用真空泵得到负压压力来检测呼吸阀的吸入开启压力,利用空气泵得到正压压力来检测呼吸阀的呼出开启压力,从而检出呼吸阀的吸入,呼出的压力值是否符合标准（目前国标SY/T0511-1996标准）,判定呼吸阀是否合格.
表1:呼吸阀校验仪操作压力分级（SY/T0511-1996标准）
操作压力Pa | 代号 |
+355,-295 | A |
+980,-295 | B |
+1765,-295 | C |
注表中“+”号为正压,即表示“呼出”压力 “-”号为负压,即表示为“吸入”压力 | |
3.1呼吸阀的呼出、吸入开启压力检测
A、快速判定该呼吸阀的好坏。
B．显示屏上显示“测正压、测负压、测正负压”。
C．触摸触摸屏上的测正负压数显框，仪器开始工作，仪器先开始测正压，观察数显数值，数显数值的读数随之向正压上升，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格；仪器接着开始测负压，观察数显数值，数显数值的读数随之向负压减少，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格。
