一、主要用途
CMDS单柱式非金属材料拉力试验机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数
二、主机结构

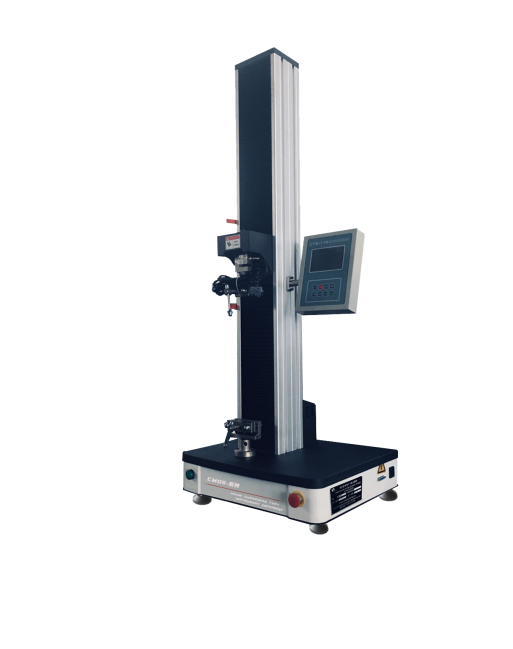

单柱式非金属材料拉力试验机采用单臂式结构，主机部分由立柱、上横梁、中横梁、工作台组成，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、传动稳定等优点。
三、主要技术参数：
产品名称 | 单柱式非金属材料拉力试验机 | |||||
产品型号 | CMDS-02 | CMDS-05 | CMDS-1 | CMDS-2 | CMDS-5 | |
结构形式 | 单臂式结构 | |||||
试验力（N） | 200 | 500 | 1000 | 2000 | 5000 | |
试验力级别 | 1级 | |||||
试验力测量范围 | 0.4%--FS | |||||
试验力示值相对误差 | ≤示值的±1% | |||||
力分辨率 | 1/50000 | |||||
位移测量装置 | 光电编码器 | |||||
位移示值相对误差 | ≤示值的±1% | |||||
位移分辨率（mm） | 0.01 | |||||
位移速率调节范围（mm/min） | 0.05-500无极调速 | |||||
安全保护装置 | 机械限位保护和软件过载保护 | |||||
有效拉伸空间（mm） | 600（加高型850） | |||||
拉伸夹具 | 根据材料选配 | |||||
主机外形尺寸（mm） | 420×280×1580 | |||||
主机电源 | 0.3KW/AC220V±10% | |||||
主机重量（KG） | 150 | |||||
