图片仅供参考，具体以技术协议为准测试原理：重载测试为模拟负载测试，模拟负载测试常用于船用发电机、数据中心、岸电电源等的带载能力测试，测试原理为：

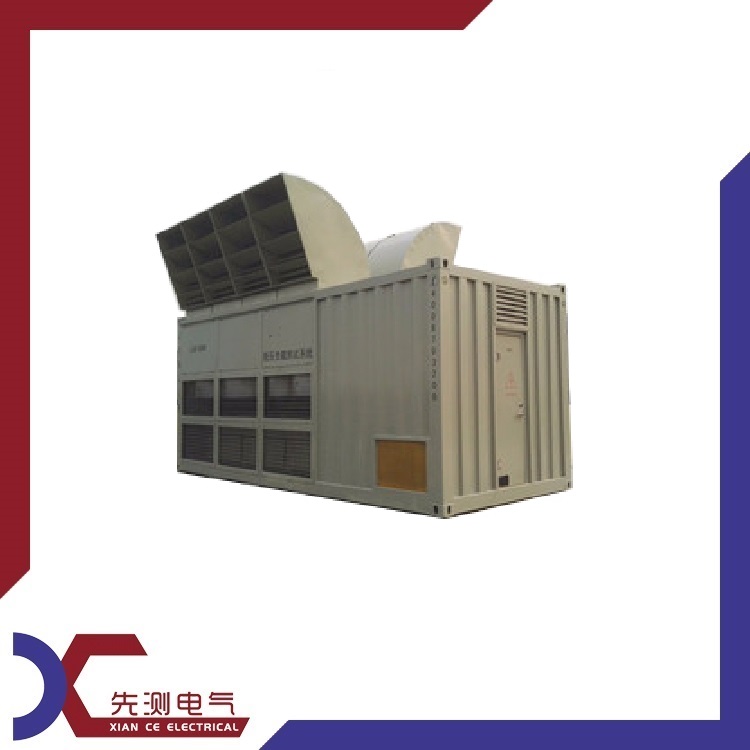

1、采用阻感一体化智能负载箱，替代船上负载。
2、利用智能负载箱测试岸电电源的带载能力、谐波、频率波动、电压波等数值，岸电电源输出电源的质量。3、智能负载箱能采集各数值生成报表及曲线。
测试项目：
1、满负载测试：额定电压、额定功率下满负载运行8小时。提供数据：8小时运行报表智能负载箱电脑自动生成。隔离变压器温度：记录温控仪数据。测试目的：测试变频电源、隔离变压器带载能力。
2、1.1倍过载测试：额定电压、额定功率下满负载运行3分钟。提供数据：3分钟运行报表智能负载箱电脑自动生成。隔离变压器温度：记录温控仪数据。
测试目的：测试变频电源、隔离变压器超载能力。变频系统在1.1倍情况下能正常运行3分钟。
3、突加试验：0~***分两次加至满功率。提供数据：0~50%突加，50%~***突加2次，提供突加曲线。测试目的：测试变频电源的电压暂态电压波动、频率波动、电压恢复时间。
4、突卸试验：***~0分一次突卸。提供数据：***~0%突减1次，提供突减曲线。测试目的：测试变频电源的电压暂态电压波动、频率波动，电压恢复时间。
5、电压波动：暂态电压波动、稳态电压波动。暂态电压波动由突加突卸提供，稳态电压波动由8小时满载测试报表提供。
6、频率波动：暂态频率波动、稳态频率波动。暂态频率波动由突加突卸提供，稳态频率波动由8小时满载测试报表提供。
7、谐波：电压谐波量、电流谐波量。提供报告：电压谐波量、电流谐波量曲线。测试目的：变频电源谐波质量。
测试流程：
1、测试设备就位安装及电缆敷设。
2、用安全围栏隔离测试区域，限定人员出入测试区域。
3、测试电缆绝缘检测。
4、智能负载箱开机调试。
5、由岸电电源厂家进行岸电电源操作，输出额定电压、额定频率。
6、由测试厂家调节负载测变压器输出至6.3kV。
7、由测试厂家调节智能负载箱功率因素至0.8。
8、由测试厂家做0~50%突加、50%~***突加测试，智能负载箱电脑生成二份突加曲线。
9、由测试厂家做100~0%突减测试，智能负载箱电脑生成一份突减曲线。
10、调节负载至110%功率，进行1.1倍超载试验，由负载测试提供3分钟运行报表。
11、由设备厂家记录，降压变压器和隔离变压器温度，每1分钟1次。
12、调节负载至***功率，进行满载试验，由负载侧试提供8小时运行报表。
13、由设备厂家记录降压变压器和隔离变压器温度，每20分钟1次，并记录温升稳定值及稳定时间。
14、智能负载箱对提供岸电电源进行谐波测试，并生成谐波曲线。
15、导出智能负载箱报表及曲线，各测试曲线样张。
16、关闭负载，岸电电源，辅助发电机等设备。拆除连接电缆，解除安全围栏、重载测试结束。
