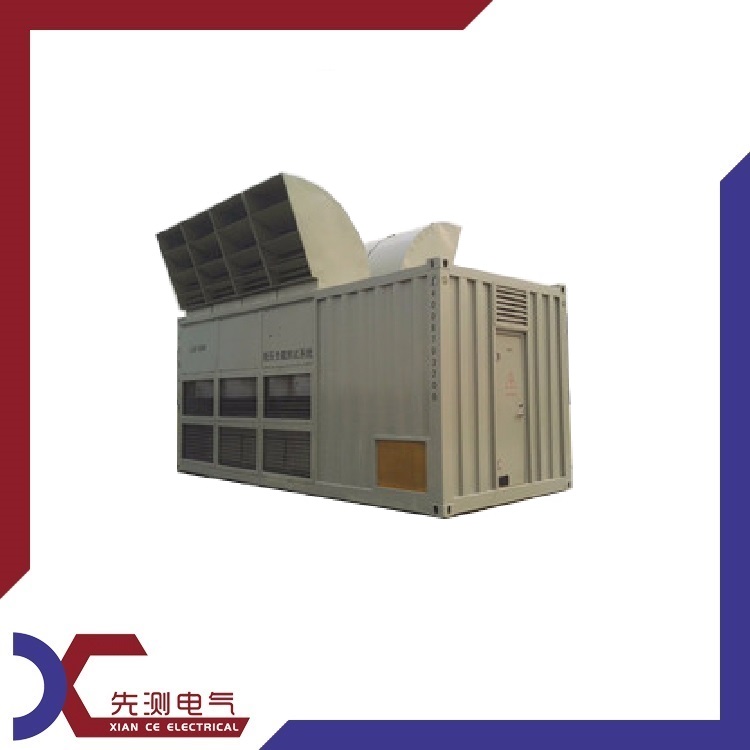

图片仅供参考，具体以技术协议为准。
测试功能可进行稳态测试、瞬态测试（采样间隔40us的突加突卸测试）、整定测试、波动测试、谐波分析、录波分析、生成测试报告。保护功能可实现急停、短路、过压、过热、烟雾、风量、相序、门限、接地、防雷、预加热等保护功能。
高压阻容一体式负载柜 典型技术参数
| AC10.5kV - 3350kVA-RC发电机组智能测试系统 | |||
|---|---|---|---|
| 额定电压/频率 | 交流三相三线10500V/50Hz | 负载功率 | 阻性负载2000kW;容性负载1350kvar; |
| 功率因数 | 0.8（超前）-1 | 步进值 | 0%→ 25%→ 50%→ 75%→ ***→ 110% |
| 负载精度 | ±2% | 三相不平衡度 | ≤3% |
| 体积 | 30呎集装箱 | 控制电源 | AC380V / 50Hz |
| 防护等级 | IP56 | 绝缘等级 | F级 |
