固体电绝缘材料介电常数的测试方法 GCSTD-20HZ

固体电绝缘材料介电常数的测试方法 GCSTD-20HZ
<
  • 固体电绝缘材料介电常数的测试方法 GCSTD-20HZ
>
产品报价: 4500
留言咨询
加载中
北京冠测
GCSTD-20HZ
北京冠测精密仪器有限公司
高教 职教
北京 昌平区
详细说明

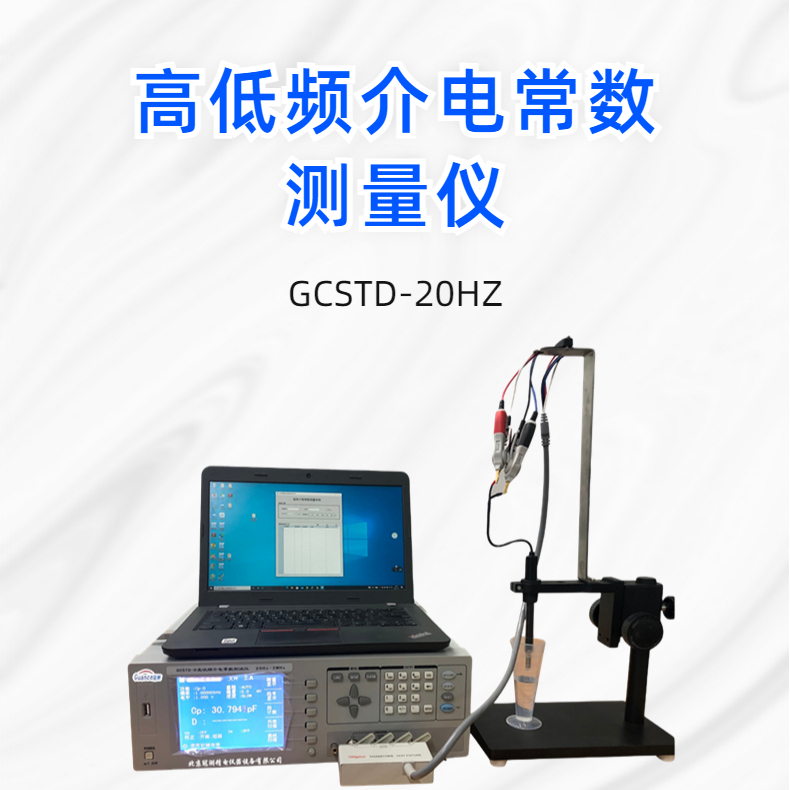

  高低频介电常数测试仪

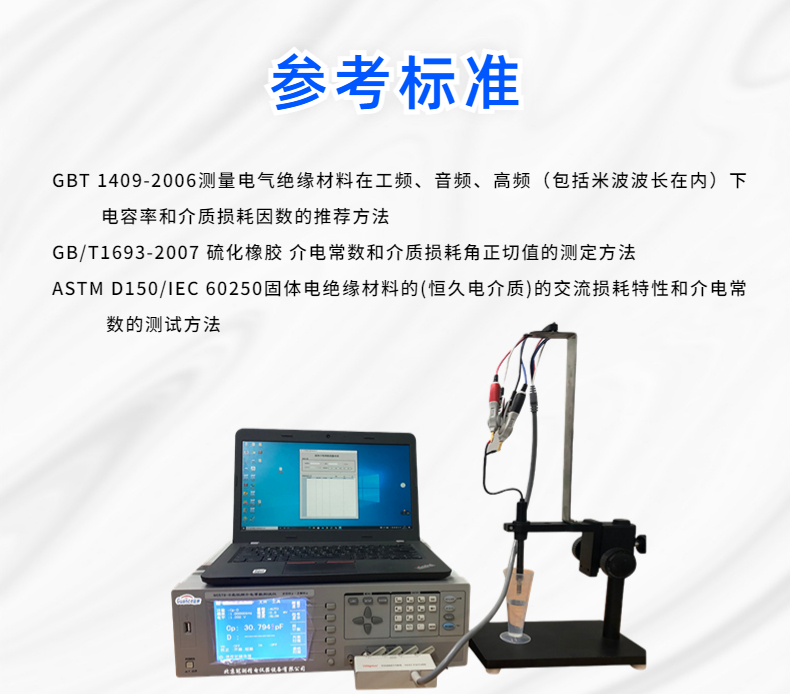

  一、满足标准:

  GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

  GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

  ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法

  二、技术要求:

  接触法:适用于厚度均匀、上下表面平整、光滑材料

  电极类型:固定电极-测量电极φ38mm

  测试频率:20HZ-5MHZ

  测试电极:黄铜电极

  测试环境:室温

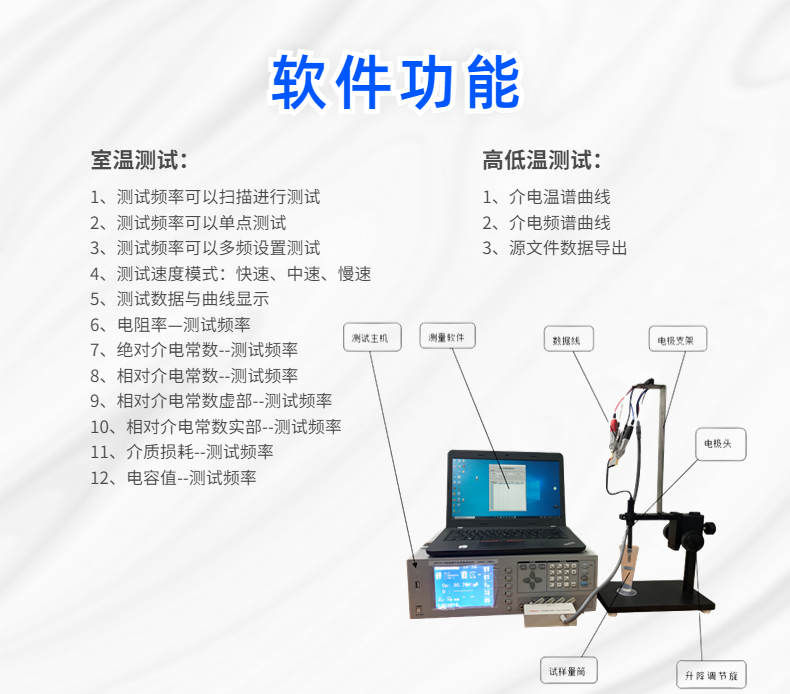

  三、软件功能:

  * 1、测试频率可以扫描进行测试

  *2、测试频率可以单点测试

  *3、测试频率可以多频设置测试

  4、测试速度模式:快速、中速、慢速

  5、测试数据与曲线显示:

  *6、电阻率—测试频率

  *7、介电常数--测试频率

  *8、相对介电常数--测试频率

  *9、相对介电常数虚部--测试频率

  *10、相对介电常数实部--测试频率

  *11、介质损耗--测试频率

  *12、电容值--测试频率

  四 、测试电桥参数

  测试参数 C, L, R,Z,Y,X,B, G, D, Q, θ,DCR

  测试频率 20 Hz~5MHz,10mHz步进

  测试信号电 f≤1MHz 10mV~5V,±(10%+10mV)

  平 f>1MHz 10mV~1V,±(20%+10mV)

  输出阻抗 10Ω, 30Ω, 50Ω, 100Ω

  基本准确度 0.1%

  L 0.0001 uH ~ 9.9999kH

  C 0.0001 pF ~ 9.9999F

  R,X,Z,DCR 0.0001 Ω ~ 99.999 MΩ

  显示范围 Y, B, G 0.0001 nS ~ 99.999 S

  D 0.0001 ~ 9.9999

  Q 0.0001 ~ 99999

  θ -179.99°~ 179.99°

  测量速度 快速: 200次/s(f﹥30kHz) ,100次/s(f﹥1kHz)

  中速: 25次/s, 慢速: 5次/s

  校准功能 开路 / 短路点频、扫频清零,负载校准

  等效方式 串联方式, 并联方式

  量程方式 自动, 保持

  显示方式 直读, Δ, Δ%

  触发方式 内部, 手动, 外部, 总线

  内部直流偏 电压模式 -5V ~ +5V, ±(10%+10mV), 1mV步进

  置源 电流模式(内阻为50Ω) -100mA ~ +100mA, ±(10%+0.2mA),20uA步进

  比较器功能 10档分选及计数功能

  显示器 320×240点阵图形LCD显示

  存储器 可保存20组仪器设定值

  USB DEVICE( USBTMC and USBCDC support)

  USB HOST(FAT16 and FAT32 support)

  接口 LAN(LXI class C support)

  RS232C

  HANDLER

  GPIB(选件)
