进口气动隔膜泵

进口气动隔膜泵
<
  • 进口气动隔膜泵
>
产品报价: 8600
留言咨询
加载中
美国尼科NICO
NCGB
上海艺隆泵阀制造有限公司
高教
详细说明

  一、

  性能简介

  美国尼科NICO进口气动隔膜泵采用压缩空气为动力源,适用于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体的输送。进口气动隔膜泵能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的功能。

  二、进口气动隔膜泵选型参数

  公称通径:10-100(mm)

  流量范围:0-30(m3/h)

  扬程范围:0-60(m)

  功率范围:0.75kw-850kw

  温度范围 :-40°C-200°C

  三、进口气动隔膜泵产品特点

  1、不需灌引水,清水吸程可达7M,扬程达50M,出口压力≥6kgf/cm2。

  2、流动宽蔽,通过性能好,允许通过大颗粒,直径达10mm,抽送泥浆、杂质时,对泵磨损甚微。

  3、扬程、流量可通过气阀开度实现调节。(气压调节在1-7kg/cm2之间)。

  4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不易向外泄漏。

  所以抽送有毒,易挥发或腐蚀性介质时,不易造成环境污染和危害人身安全。

  5、不必用电,在易燃、易爆场所使用安全可靠。

  6、可以浸没在介质中工作。

  7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏。

  8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

  9、可输送较粘的液体。(粘度在1万厘泊以下)

  10、本泵无须用油润滑,即使空转,对泵也无影响。这是该泵一大特点。

  四、进口气动隔膜泵产品用途

  1、化工业:酸、碱、溶剂、悬浮物、分散体系等;

  2、石化业:原油、稠油、油脂、泥浆、污泥等;

  3、涂料业:树脂、溶剂、着色剂、油漆等;

  4、纺织业:染料化学品、树脂、胶等;

  5、陶瓷业:泥浆、瓷浆、石灰浆、陶土浆等;

  6、饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等;

  7、水处理:石灰浆、软性沉淀物、污水、化学品、废水等;

  8、造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等;

  9、日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂等;

  10、食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血等;

  11、电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液等;

  12、冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等;

  13、医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液;

  14、建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等;

  15、汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等;

  16、采矿业:煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等;

  17、家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂等。

  五、进口气动隔膜泵使用条件

  1.介质温度≤100℃

  2.动力源为洁净的压缩空气,进气压力4-7bar

  六、进口气动隔膜泵结构图

  1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口

  七、进口气动隔膜泵性能参数

流量

Flow

(m3/h)

扬程

Head

(m)

出口压力

Discharge

Pressure

(bar)

吸程

Sucked

Lift

(m)

允许通过

颗粒直径

Max Grain

Diameter

(mm)

空气

消耗量

Max Air

Consumption

(m3/min)

供气

压力

Max Air Pressure

(bar)

进出口尺寸

Inlet and Outlet

丝扣

Threaded

法兰

Flanged

0~0.80~506≤5≤1≤0.3≤73/8"
0~10~506≤5≤1≤0.3≤71/2"
0~2.40~506≤5≤2.5≤0.6≤71"
0~80~506≤5≤4.5≤0.6≤711/2"
0~120~506≤5≤8≤0.9≤7
50
0~160~506≤5≤8≤0.9≤7
65
0~240~506≤5≤10≤1.5≤7
80
0~300~506≤5≤10≤1.5≤7
100

  单位换算:1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa |              注:以上性能参数为清水测试参数

  八、进口气动隔膜泵可选材质

  ( 注:★有 ∕ --无)

可选泵体材质

Available Material of Pump Body

可选隔膜材质

Available Material of Diaphragm

铸铁

Cast Iron

铸钢

Cast

Steel

合金

AL Alloy

增强

聚丙烯

RPP

偏二氟乙烯

PVDF

不锈钢

Stainless

Steel

衬胶

Rubber

Lining

衬氟

Fluorin

Lining

丁腈

橡胶

NBR

氯丁

橡胶

Neoprene

聚四氟乙烯

PTFE

聚全氟乙烯

FEP

---- --
---- --
--
--
----
---- ★
----
----

  九、进口气动隔膜泵几种隔膜材料特性

  备注:(O为使用寿命较长,△为使用寿命一般,×为不可用)

隔膜品种 介质种类丁睛橡胶氯丁橡胶氟橡胶聚四氟乙烯食品橡胶
发烟硝酸××
浓硝酸××
浓硫酸××O
浓盐酸×
浓磷酸×
浓醋酸×××
浓氢氧化钠OO
无水氨
稀硝酸××O
稀硫酸
稀盐酸×O

  十、进口气动隔膜泵使用注意事项

  1. 本泵振动极其轻微,一般情况可不装底脚螺栓。

  2. 如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。

  3. 在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

  十一、进口气动隔膜泵应用实例

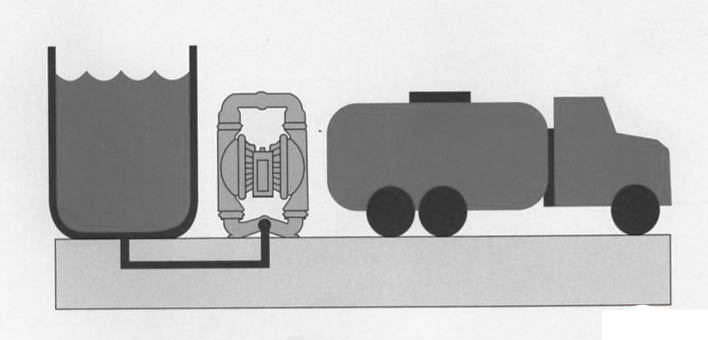

  1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。

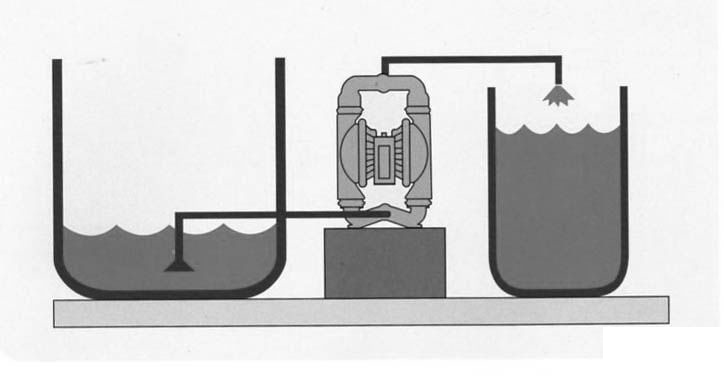

  将液体从A容器抽送到B容器可用此法。

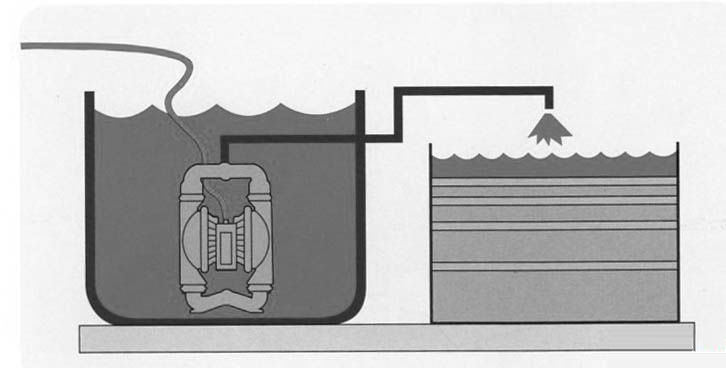

  将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。

  高粘稠液体可采用此种方法将液位提高,使液料容易抽出。

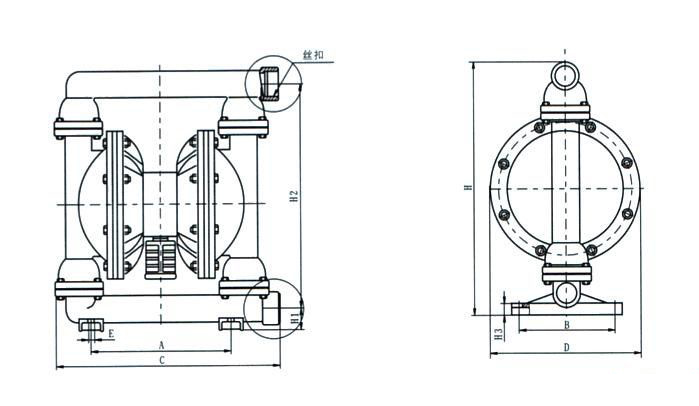

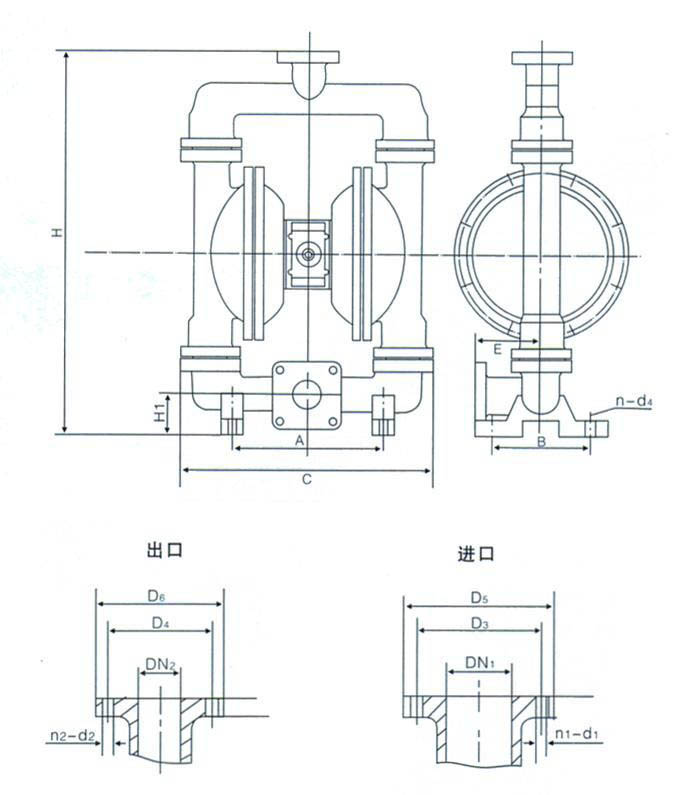

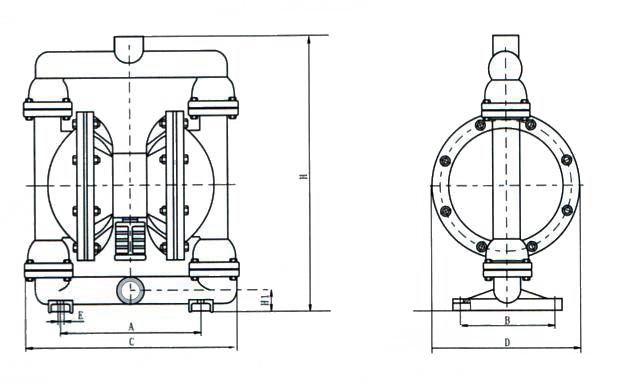

  十二、进口气动隔膜泵安装结构图

  十三、进口气动隔膜泵安装尺寸(mm)

ABCDEH1H丝扣备注
160020016010402603/8”

铸铁、不锈钢、铝合金

160020016010402601/2”
18015530020010404003/4”
21016032023012504701”
210160320230125047011/2”

ABD5D6CHH1DN1DN2n-d1n-d2D3D4En-d4进气口

外径

备注
2151501001003805307025254-Φ114-Φ117575554-Φ1010工氟

程塑

塑料料,

2151501301203805307040324-Φ13.54-Φ13.510090554-Φ1010
2201601101103705756825254-Φ114-Φ117575804-Φ1210

2201601301203705756840324-Φ13.54-Φ13.510090804-Φ1210
3402401401405508006550504-Φ13.54-Φ13.51101101454-Φ17.512
3402401601605508007065654-Φ13.54-Φ13.51301301454-Φ17.512
34024019019058095010080804-Φ17.54-Φ17.51501501304-Φ17.514
340240210190580950100100804-Φ17.54-Φ17.51701701304-Φ17.514
