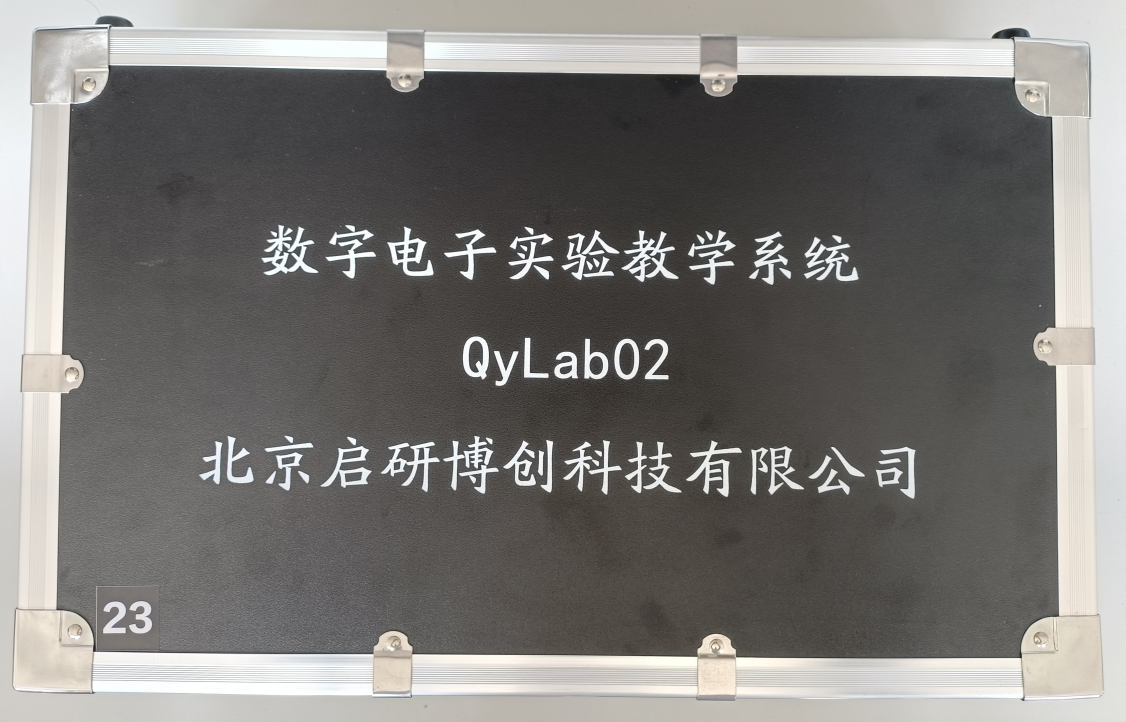

数字电子实验教学系统
QyDE02
（一）实验教学系统主要特点：
1.实验教学系统必须采用主实验箱+模块化的结构组合方式设计；配有实验板安装接口底座，实验板更换简便；多模块集成，支持数字电子电路系统设计与性能验证，学生不用插各种芯片和进行复杂连线，提升实验效率；
2.实验教学系统必须便携式结构、移动灵活，箱体尺寸小于55×35×15cm,重量低于5kg；不受实训室场地限制，方便开展随堂实验、技能培训、电子竞赛等多种活动；
3.各个模块均配有电源（带LED指示）接线端口、地接线端口，输入、输出、地接线柱及各功能测点接线柱，方便连线操作和接入测试探头；
4.提供教学样例实验程序及软件免费升级服务，并做好培训工作，培训时间不少于2天，免费质保期叁年。

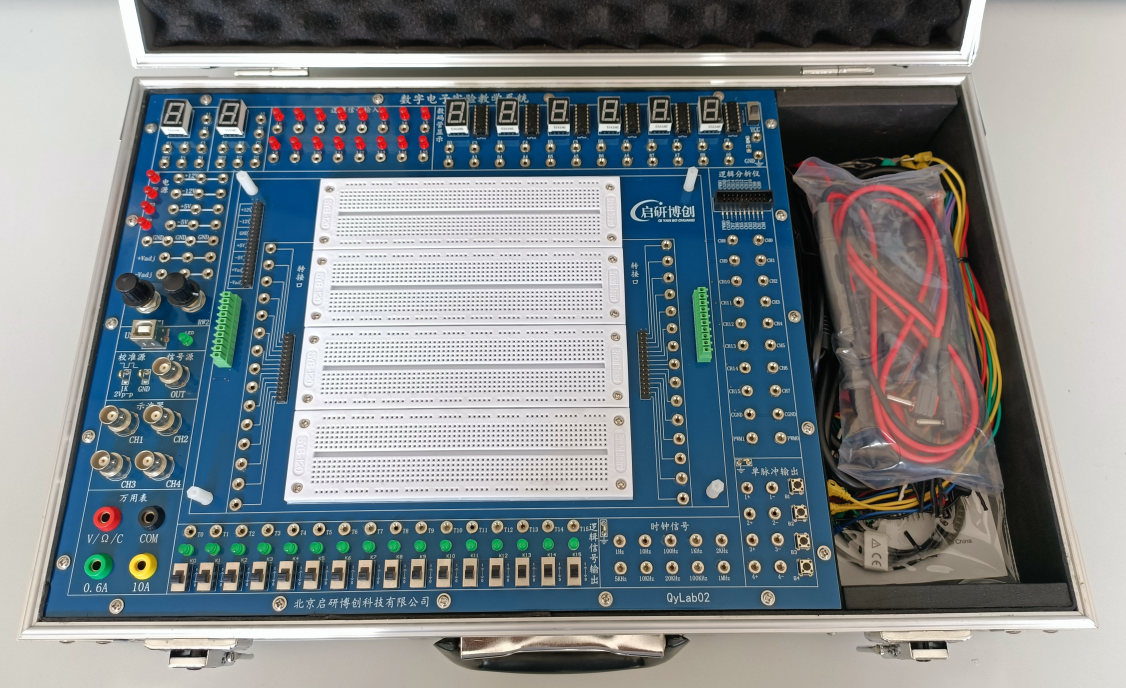

（二）实验教学系统底板技术指标：
1.提供4个示波器通道；配有标准的BNC接口，带宽70MHz，实时采样率1GSa/s；
2.提供1个波形发生器：配有标准的BNC接口，信号输出频率范围：DC 1Hz～25MHz，波形幅度：±3.5Vmax；
3.提供万用表：配有标准的接口，直流电压量程800V，电流测量量程10A，二极管测量范围2V；
4.提供波形校准源；
5.提供16路逻辑分析仪通道：采样率250M；
6.上述所提供的各仪器均可与PC机连接；
7.提供面包板：面包板尺寸170*138mm；
8.提供6个带有BCD译码数码管及接口；
9.提供2个LED数码管（共阴、共阳）及接口；
10.提供16个LED指示灯及接口；
11.提供16个逻辑开关及接口；
12.提供时钟信号：1HZ、10HZ、100HZ、1KHZ、2KHZ、5KHZ、10KHZ、20KHZ、100KHZ、1MHZ；
13.提供4路消抖正负脉冲输出；
14.直流电源：电源输出：+5V、-5V、3.3V；
15.实验系统电源带有保护功能。
（三）实验内容：
实验一、与门电路实验；
实验二、或门电路实验；
实验三、非门电路实验；
实验四、与非门电路实验；
实验五、或非门电路实验；
实验六、异或门电路实验；
实验七、编码器实验；
实验八、二进制译码器实验；
实验九、字段译码器实验；
实验十、数据选择器实验；
实验十一、四位加法器实验；
实验十二、数据分配器实验；
实验十三、多路复用器实验；
实验十四、数值比较器实验；
实验十五、数据锁存器实验；
实验十六、组合逻辑电路实验；
实验十七、基本RS触发器实验；
实验十八、D触发器实验；
实验十九、JK触发器实验；
实验二十、移位寄存器实验；
实验二十一、555施密特触发器实验；
实验二十二、555多谐振荡器实验；
实验二十三、555单稳态触发器实验；
实验二十四、计数器实验；
实验二十五、数字密码锁实验；
实验二十六、抢答器实验；
实验二十七、数字钟实验；
实验二十八、有源/无源蜂鸣器实验；
