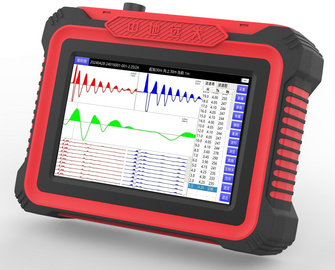

ZD-A8 综合式波速测试仪
全新升级第四代
型号：ZD-A8
品牌：中地远大
俗称：剪切波测试仪、波速测试仪、波速测井仪、悬挂式波速测井仪、声波测井仪、全波列测井仪
概述：
我公司专注于专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。该A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能功能。
应用范围：
适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。
依据标准：
l 《岩土工程勘察规范》····GB50021-2009
l 《建筑抗震设计规范》····GB50011-2010
l 《地基动力特性测试规范》····GB/T50269-2015
l 《水利水电工程物探规程》···SL326-2005
l 《公路工程地质勘察规范》···JTG C20-2011
l 《铁路工程地质勘察规范》····TB 10012-2007
l 《水运工程岩土勘察规范》····JTS 133-2013
l 《工程勘察通用规范》····GB55017-2021
功能模块:
u 孔中激振法：孔中激振法（自发自收）即孔中激发，孔中接收，无需地面振源，精准测试剪切波波速；
u 扣板法：利用重锤敲击地面振板或钢板，测试地层剪切波、压缩波波速；
u 低频地脉动卓越周期测试。
测井探头:
ZF110自激振式探头：采用上部为激振源，下部为两个接收检波器，电磁震激振源垂直于井壁作用一瞬时冲击力，采集接收质点振动方向垂直于井壁，沿井壁方向传播的剪切波（S波，横波）。
KB30扣板式探头：采用三分量检波器，电磁自动吸合方法打开支架，孔内任意深度随时主机按键控制打开，非机械打开。该探头不受泥浆阻力太，从而造成探头未放置孔底打开支架，避免反复操作提出和放置探头，而浪费时间。避免机械打开方式，探头必须放到孔底，靠机械力打开支架。
岩土波速测试：
PS波 测试方法 | 孔中岩土P·S波测试 | |||
土层 | 岩石 | |||
规格型号 | 剪切波 | 压缩波 | 横波 | 纵波 |
ZD-S6 | 孔中激振法（自发自收） | 孔中激振法（自发自收） | 孔中激振法（自发自收） | 孔中激振法 （自发自收） |
ZD-A10 | 扣板法（地面锤击） 孔中激振法（自发自收） | 扣板法（地面锤击） | ---- | 孔中激振法（自发自收） |
ZD-A8 | 扣板法（地面锤击） 孔中激振法（自发自收） | 扣板法（地面锤击） | ---- | ----- |
ZD-A6 | 孔中激振法（自发自收） | ----- | ---- | ----- |
ZD-A2 | 扣板法（地面锤击） | 扣板法（地面锤击） | ---- | ---- |
ZD502 | ---- | ---- | ---- | 孔中激振法（自发自收） |
技术参数：
1.系统参数：
l 功能模块：孔中激振法测土层剪切波，扣板法测剪切波和压缩波，低频地脉动；
l 传感器类型：低频传感器；
l 激发方式：电磁激振、重锤地面激振（人工触发）；
l 触发方式：内触发、手动触发、通断触发；
l 通道数：4；
l A/DC精度：14位、16位、24位；
l 显示屏模式：10.1寸高亮真彩色液晶屏、分辨率1280*800；
l 操作方式：触摸屏、按键；
l 操作系统：Linux4.1.15系统；
l 主控形式：低功耗嵌入式系统、内核频率1GHz、CPU四核、内存1GBDDR3；
l 显示屏类型：IPS和电容式触摸屏；
l 以太网：10M/100M/1000M；
l 带宽：0.1Hz～50kHz；
l 发射电压：100V/400V/500V/1000V；
l 发射脉宽：0.1μs～200μs、1ms～100ms；
l 增益动态范围：105dB；
l 放大倍数：1～1000；
l 相位一致性：≤±1μs；
l 接收灵敏度：≤10μV；
l 电压灵敏度：10 mV/Pa；
l 振动灵敏度: 20mv/mm/s；
l 阻尼系数：0.65～0.70；
l 道间串扰：≤-60dB；
l 波形曲线数据：同一屏显示；
l 数据显示：数字、语音播报；
l 存储容量：32G(100万条波形）；
l 存储格式：zd1a、dwg、seg-2、txt;
l 存储模式：自动、手动；
l 电量显示：实时显示电量，精度5%；
l 导出方式：USB、WIFI、4G、BT；
l 远程实时上传方式：WIFI、4G、BT；
l 无线+蓝牙(WIFI+BT)：
V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；灵敏度接收-93dBm；
l 4G网络模式：LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM；
l GPS+北斗定位：
定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；内置电子罗盘；灵敏度：-161dBm、-148dBm；
l 续航时间：≥16h；
l 电池电量：10400mAh （内置锂电池可拆卸）；
l 电池尺寸：115×220（mm）；
l 典型功耗：7W；
l 自动保存：支持突然断电数据自动保存；
l 产品产权：具备自主知识产权；
l 工作温度：-10℃～+50℃；
l 存储温度：-20℃～+60℃；
l 机外壳：工程塑胶ABS
l 体积：353×264×85（mm）；
l 重量：2.6Kg。
2.采集参数：
l 采样频率：10Hz～20MHz；
l 采样点数：512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600）；
l 采样间隔：0.05μs～100ms（0.05μs、0.1μs、4μs、8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms）；
l 测点间距：0.1m、0.2m、0.5m、1m、2m、5m可选；
l 声时精度：0.05μs；
l 采样方式：自发自收、通道触发自收；
l 信号输入范围：±3V、±10V；
l 输入阻抗：≥100kΩ；
l 电荷放大：内置；
l 通道滤波：高通、低通。
ZF110自激振式探头：
l 测试深度:100m（标配），200m和300m(选配)；
l 探头尺寸：2m×φ70mm；
l 专用电缆拉力：1.96KN；
l 频率：28Hz～100Hz；
l 激振力：≥2200N；
l 发射能量：80J；
l 工作电压：12V；
l 重量：40kg（含100m电缆）；
l 刻度误差：3%。
KB30扣板式探头：
l 测试深度:30m（标配），60m、90m、120m(选配)；
l 探头尺寸：0.5m×φ60mm；
l 配重：0.5m×φ60mm、0.3Kg；
l 吸合弹击力：200N；
l 频率：28Hz～38Hz；
l 工作电压：12V；
l 重量：15kg（含30m电缆）；
l 刻度误差：3%。
手自一体绞车：（选配）
l 专用电缆长度：100m（标配），300m、500m、800m(选配)；
l 提升能力：3000N；
l 深度误差：≤0.5‰；
l 显示深度：0～1000m；
l 调速范围：350～600μs/m；
l 测井速度：0～10m/min；
l 工作电压：12V;
l 升降方式：手动、自动。
分析软件：
l 软件兼容性支持win7/8/9/10；
l 输出报告支持直接生产Word、Excel、TXT、BMP四种格式；
l 等效速度计算支持岩土规范20m、铁路规范25m及自定义任意深度设置；
l 波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
l 数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
l 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；
l 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
l 打印设置页面支持选择A4、A3、A2；
l 输出支持原始数据、数据汇总、工程信息、时间、泊松比μ、Ed、Gd、HV曲线自由设置功能；
l 波形设置支持每一道波速时间单击显示时间、正反向设置。
标准配置:
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | 专用电缆 | 根 | 2 | 100m/30m |
3 | ZF110自激振式探头 | 套 | 1 | / |
4 | KB30扣板式探头 | 套 | 1 | （三分量检波器） |
5 | 触发检波器 | 个 | 1 | / |
6 | 充电器 | 个 | 1 | / |
7 | 仪器箱 | 个 | 3 | / |
8 | U盘（析处理软件） | 个 | 1 | / |
9 | 产品保修卡 | 张 | 1 | / |
10 | 使用手册 | 本 | 1 | / |
11 | 产品合格证 | 张 | 1 | / |
12 | 装箱单 | 张 | 1 | / |
