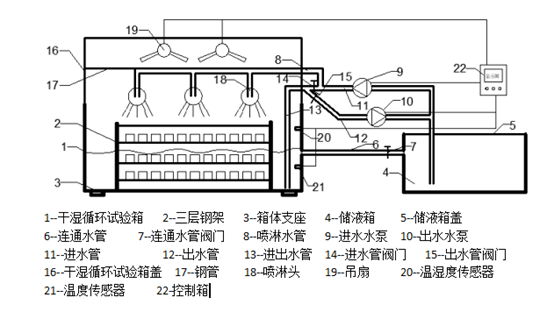

图1-1TR-ZXC-3人工海洋潮汐环境模拟试验箱侧视图
由于受海洋氯化物的腐蚀作用，海港工程、跨海大桥等海工混凝土结构的耐久性问题突出，特别是海洋潮汐区的耐久性劣化问题更加突出，主要原因在于由于海水干湿循环作用，增强了表层混凝土的对流传输效应，加速了氯离子的侵蚀速度，同时干湿循环作用为钢筋锈蚀提供了充足的水分和氧气，使得钢筋锈蚀可以一直持续下去直到混凝土表面开裂发生耐久性失效。因此，研究海洋潮汐区混凝土的耐久性劣化机制尤为重要。由于自然暴露环境试验的周期比较长，往往需要耗费几年甚至几十年时间，所以国内外普遍采用室内加速模拟环境试验。目前，国内外现有的室内模拟试验主要依托于盐雾环境模拟系统，无法合理模拟海洋潮汐区的干湿循环作用，因此，为了研究揭示海洋潮汐区混凝土的耐久性劣化机制，有必要建设人工海洋潮汐环境模拟系统。
人工海洋潮汐环境模拟试验箱
1.1技术指标
1. 系统组成：海水循环控制系统、海水温度控制系统（可选配置）、吹风系统（可选配置）、日照系统（可选配置）、喷淋系统（可选配置）、腐蚀工作箱和辅助腐蚀工作箱、样品支架（规格数量可定制）。
2. 试验槽溶液液位可调节范围0.1m～1.6m（可定制）；
3. 试验槽风干系统、光照系统、喷淋系统、潮汐控制系统均可自动控制，时间和规律可编程设定；
4. 软件功能：多层菜单，可单独选择干湿循环、喷淋浸泡、风吹日晒，或者综合复杂测试；
5. 干湿循环过程全自动，涨潮时间5min～2h，落潮时间5min～2h，干湿循环制度可通过触摸屏仪表编程；
6. 干燥过程可选择性打开烘烤灯光，灯光四周进光，保持样品被照射的均匀性；
7. 风干过程可选择风速以及通风时间，管道式均匀送风；
8. 可选配内置可移动式防腐蚀弹簧式应力试模，进行荷载状态下的腐蚀疲劳试验
1.2主要功能
通过海水循环控制系统实现海水在腐蚀工作室之间循环，从而模拟海水的涨潮与落潮，全自动控制海水涨潮与落潮时间，并模拟喷淋、吹风与日照，满足不同海洋环境的潮汐作用模拟，为开展各类海洋环境耐久性试验提供便利。
一、硬件组成：
1.储液槽1只（1.2m x 1.2m x 1.2m，可根据实际情况定制）
2.试验槽1只（2m x 1.5m x2m，可根据实际情况定制）
3.海水泵2只，增压海水泵1只
4.排风口4个（2排）
5.喷淋头15个（3排）
6.液位传感器2套（上液位传感器和下液位传感器）
7.温湿度传感器1套
8.温度传感器1套
9.控制系统1套含触摸屏程控仪表
10.不锈钢支架1套（1.8m x 1.3m x 1m）
11. 弹簧应力试模（可选配置）
二、技术参数：
1.试验槽溶液液位可调节
2.试验槽风干系统自动控制，时间可设定，中心点风速按照不小于3 m/s设计
3.试验槽喷淋系统自动控制，时间可定，溶液喷淋量应为10ml/(cm2.min)
4.浸泡过程中，水箱和试验槽的海水单循环
5.干湿循环过程全自动，时间可通过触摸屏仪表编程
三、试验流程：
1.在仪表上进行程序设定，包括浸泡时间，喷淋时间，风干时间，循环次数等；
2.根据实际样品的高度，设定好液位传感器的高度、温湿度传感器和温度传感器的高度；
3.在储液池中灌注足够多的试验溶液，保证溶液可以完全淹没潮汐区的样品，同时溶液高度不能到达浪溅区的样品底部；
4.在循环水箱中使潮汐区试件完全浸没；
5.合理摆放试验样品，尽量让样品可以均匀地被风干和喷淋；
6.检查试验准备工作，开机运行，自动完成所有试验；
7.试验中期应该注意试验溶液的体量和浓度，进行适当的补充。
