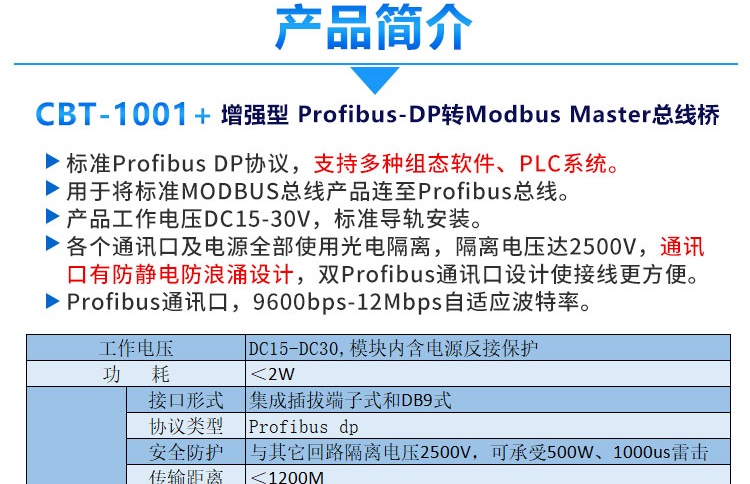

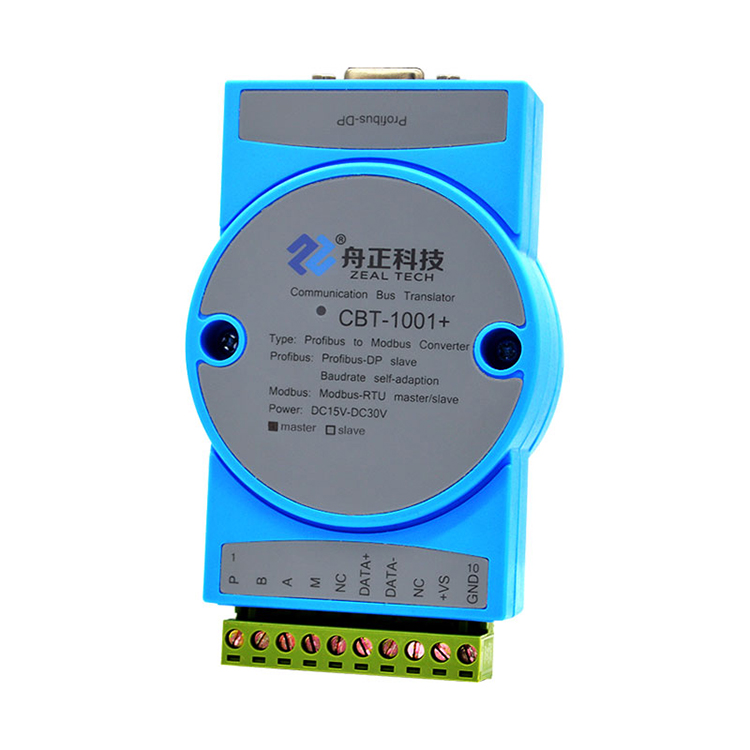

CBT-1001M+ v1.1 采用标准 Profibus DP 协议，支持多种组态软件、PLC 系统。用于将标准MODBUS 总线产品连至 Profibus 总线，产品工作电压 DC15-30V，标准导轨安装，各个通讯口及电源全部使用光电隔离，隔离电压达 2500V，同时通讯口有防静电防浪涌设计，双 Profibus 通讯口设计使接线更方便，Profibus 通讯口 9600bps-12Mbps 自适应波特率。
工作电压 DC15-DC30,模块内含电源反接保护
功耗 ＜2W
Profibus

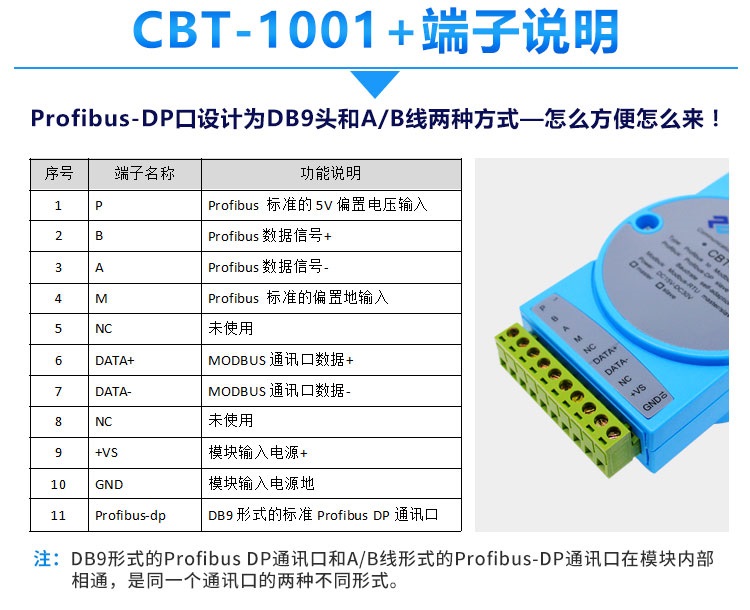

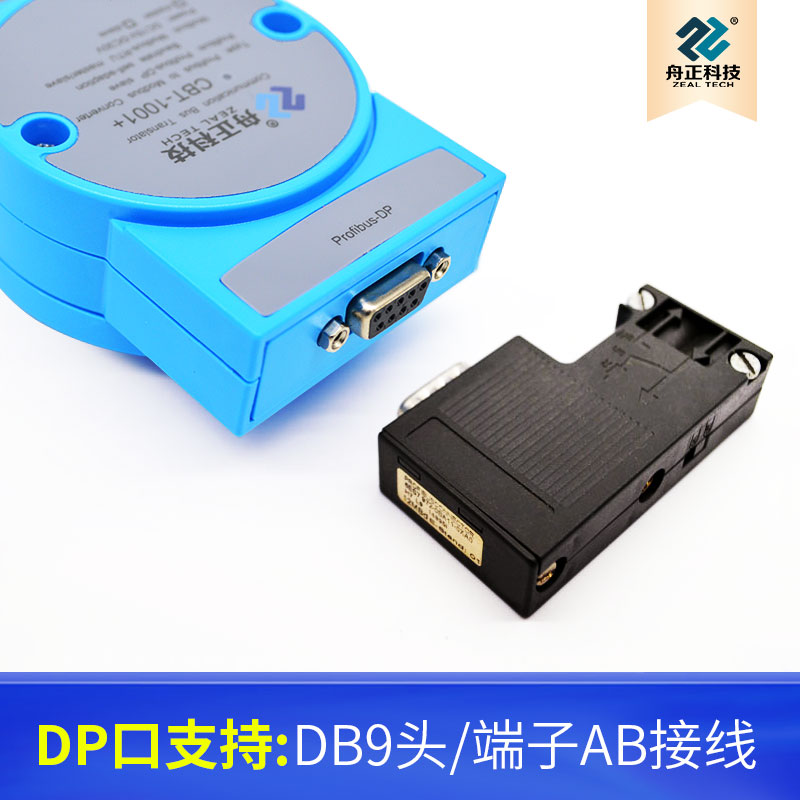

接口形式 集成插拔端子式和 DB9 式
协议类型 Profibus dp
安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击
传输距离 ＜1200M

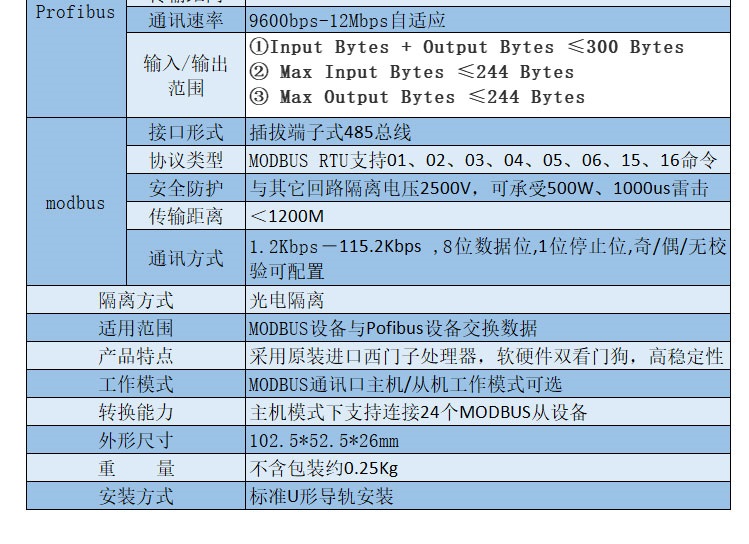

通讯速率 9600bps-12Mbps 自适应
输入/输出范围
① Input Bytes + Output Bytes ≤300 Bytes
② Max Input Bytes ≤244 Bytes
③ Max Output Bytes ≤244 Bytes
modbus
接口形式 插拔端子式 485 总线
协议类型 MODBUS RTU 支持 01、02、03、04、05、06、15、16 命令
安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击
传输距离 ＜1200M
通讯方式 1.2Kbps－115.2Kbps ,8 位数据位,1 位停止位,奇/偶/无校验可配置
隔离方式 光电隔离

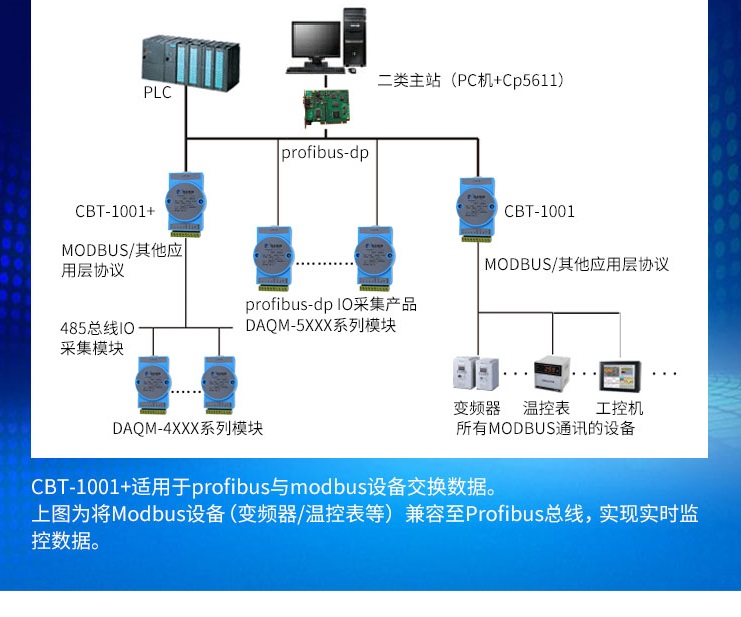

适用范围 MODBUS 设备与 Pofibus 设备交换数据
产品特点 采用原装进口西门子处理器，软硬件双看门狗，高稳定性
工作模式 MODBUS 通讯口主机/从机工作模式可选
转换能力 主机模式下支持连接 24 个 MODBUS 从设备
