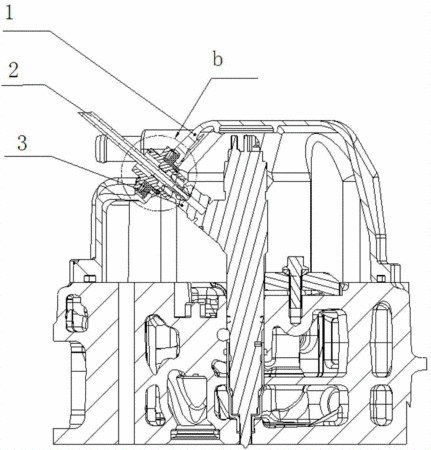

摘要：本发明公开了一种发动机的喷油器安装机构，包括：高压油管螺母，其外表面上设有凸棱，凸棱以下的外表面为圆柱面；且其中心设有锥形通孔和内螺纹台阶孔，锥形通孔小端的直径与高压油管的外径适配，且内螺纹与喷油器连接端的外螺纹适配；密封圈，呈圆柱形凸台状，其大端的端面上沿圆周方向设有安装钢板的凹槽；且其中心设有大圆柱形孔和锥孔，大圆柱形孔的直径与高压油管螺母下部圆柱面的直径相同，锥孔大端的直径与大圆柱形孔的直径相同；密封圈套装在高压油管螺母的圆柱面上，钢板的外端面与高压油管螺母的凸棱的下端面压紧，且密封圈的台阶端面与气缸盖罩的安装平面压紧。本发明加工要求低，端面和径向的密封为喷油器提供了良好的工作环境。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人李国红;任武超;王晓辉;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201310278685.1
- 申请时间2013年07月04日
- 申请公布号CN103397965A
- 申请公布时间2013年11月20日
- 分类号F02M61/14(2006.01)I;F16J15/10(2006.01)I;
