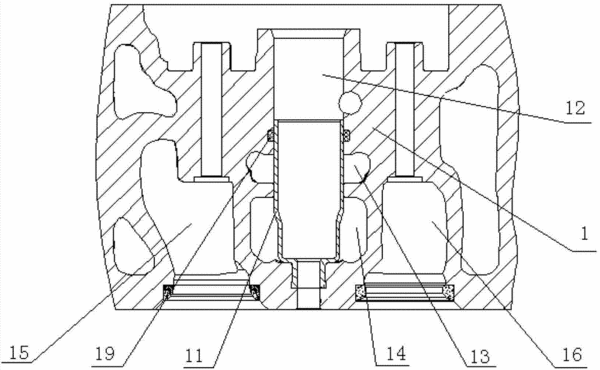

摘要：本实用新型公开了一种柴油机气缸盖喷油器安装结构。该柴油机气缸盖喷油器安装结构包括：缸盖本体，以及插装在缸盖本体内的喷油器铜套；缸盖本体的中部竖直开设有喷油器铜套安装孔，喷油器铜套插装在所述喷油器铜套安装孔内，以隔离出上水套水腔和缸盖鼻梁区水腔。该柴油机气缸盖喷油器安装结构简单合理，改用薄壁喷油器铜套来安装喷油器，喷油器搭子不和气缸盖一体铸出而预留较厚的壁厚来挤占缸盖鼻梁区空间，使得鼻梁区的砂芯相当厚实，不容易发生烧结现象，提高了缸盖铸造质量。另外，由于没有喷油器搭子的阻碍，清砂也会变得可探测和便利。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人秦江福;廖升友;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201220581703.4
- 申请时间2012年11月07日
- 申请公布号CN202926504U
- 申请公布时间2013年05月08日
- 分类号F02M61/14(2006.01)I;
